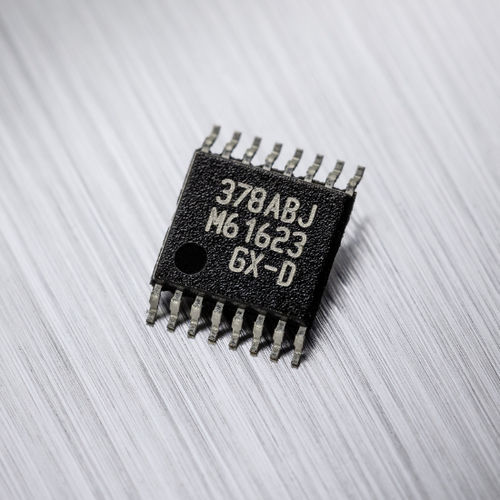

リニア位置センサ MLX90378

非機械的結合磁気PWM

MLX90378 は、ジョイスティックなどの 3 次元モーションアプリケーション向けに設計されたモノリシック磁気 位置プロセッサ IC です。 主な特長 ISO26262 ASIL-C セイフティ・エレメント・アウト・オブ・コンテキスト (SEooC) 外部測定用入力/ゲートウェイピン 2軸ジョイスティック計測 製品概要 MLX90378は、第3世代のTriaxis®ポジションセンサICです。このモノリシックデバイスは、表面に磁気集束素子（IMC）を内蔵しているため、非接触で印加磁界の3つの空間成分（Bx、By、Bz）を検知し、3Dまたはジョイスティックの動きを決定することができます。 MLX90378は、ボールとソケット、およびジンバル構成の両方をサポートしています。ボール＆ソケット構成は、磁石の回転点がセンサーの平面上にあるのに対し、ジンバル構成は両軸がセンサーと同一平面上にある点で区別されます。センサー内部の多点キャリブレーションにより、どちらの構成も正確に測定することができます。 MLX90378はASIL-C SEooC（Safety Element out of Context - ISO 26262）コンポーネントとして提供されます。Melexisに連絡して、関連するシステム統合要件の詳細が記載されたMLX90378安全マニュアルを入手してください。冗長センシングが必要なアプリケーション向けに、MLX90378はデュアルダイ（完全冗長）TSSOP-16パッケージでも提供されます。 出力伝達特性は完全にプログラム可能で、SENT 出力またはデュアル PWM 出力の両方を提供します。SENT出力は、1つのSENTフレームで2つの角度（前方/後方、左/右）をサポートするか、高速チャネル多重化によりX、Y、Zの磁気信号を与えるように構成できます。
