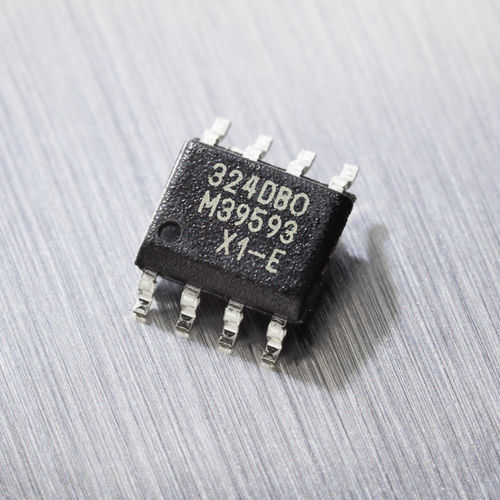

角度調整可能位置センサ MLX90324

ロータリー非機械的結合磁気

MLX90324 は、Triaxis® ロータリーポジションセンサ IC で、デバイス表面上で回転する小型ダイポールマグネット（シャフト端マグネット）の角度位置を検出します。 主な特長 アブソリュート回転位置センサ IC シンプルで堅牢な磁気設計 Triaxis®ホールテクノロジー 製品概要 MLX90324 は、Triaxis® 回転位置センサ IC で、デバイス表面上で回転する小型ダイポール磁石（シャフト端磁石）の角度位置を検出します。 デバイス表面のIMCにより、モノリシックデバイスは非接触で印加磁束密度の水平成分を検知します。 このユニークな検知原理を回転位置センサーに応用することで、機械的（エアギャップ、軸外）公差に対する角度位置の優れたロバスト性を実現しています。この水平成分の回転は広い範囲（最大360°）で感知され、オンチップのデジタル信号処理（DSP）で処理され、最終的に磁石の絶対角度位置をレシオメトリック・アナログ出力、PWM信号、またはSAE-J2716/SENT（2007）テレグラムとして報告します。 出力伝達特性は完全にプログラム可能で（オフセット、ゲイン、クランピングレベル、直線性、熱ドリフト、フィルタリング、レンジなど）、エンドオブラインキャリブレーションによって特定の要件に適合させることができます。MelexisのプログラミングユニットPTC-04は、コネクター端子（Vdd-Vss-Out）を通じてのみデバイスと通信し、校正します。 MLX90324は、自動車や産業用システムで頻繁に使用される非接触式回転位置センサのアプリケーションをターゲットとしています。
