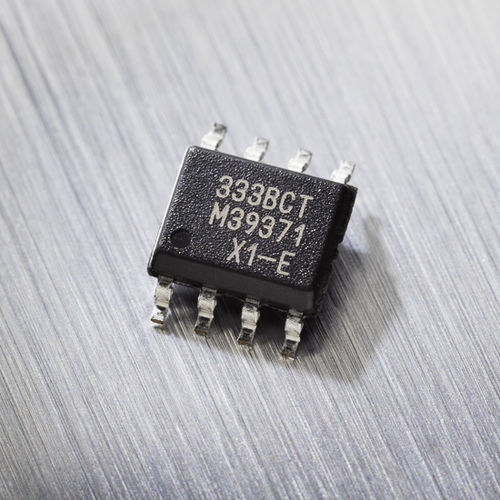

リニア位置センサ MLX90333

ロータリー非機械的結合磁気

MLX90333は、磁束密度ベクトルの3つの空間成分を測定・処理することで、周囲を移動する磁石を検知することができるTriaxis®位置センサICです。 主な特長 アブソリュート3次元位置センサIC シンプルで堅牢な磁気設計 Triaxis®ホールテクノロジー 製品概要 MLX90333 は Triaxis® ポジションセンサ IC で、磁束密度ベクトルの 3 つの空間成分（Bx、By、Bz）の測定と処理により、周囲を移動する磁石を検出します。 水平成分（BxとBy）はIMCによって検知され、垂直成分（Bz）は従来のホールプレートによって検知されます。 MLX90333は、磁束密度の3D情報をSPI経由で報告する3D磁力計モードを備えています。 MLX90333は、回転位置センサー（シャフト貫通型マグネット）、リニアストローク位置センサー（デバイス表面に平行なマグネット変位）、および3D/「ジョイスティック」位置センサーに適した非接触位置センサーモードも備えています。 処理された位置情報は、最終的にレシオメトリックアナログ出力またはPWM信号として報告されます。3D/"ジョイスティック "モードの場合、デバイスは2つの独立した出力を備えています。位置情報をホスト・コントローラに転送するために、3ピンSPI（シリアル・インターフェース）モードも利用可能です。 出力伝達特性は完全にプログラマブルで（オフセット、ゲイン、クランピング・レベル、直線性、熱ドリフト、フィルタリング、レンジなど）、エンド・オブ・ライン・キャリブレーションにより特定の要件に適合させることができます。
