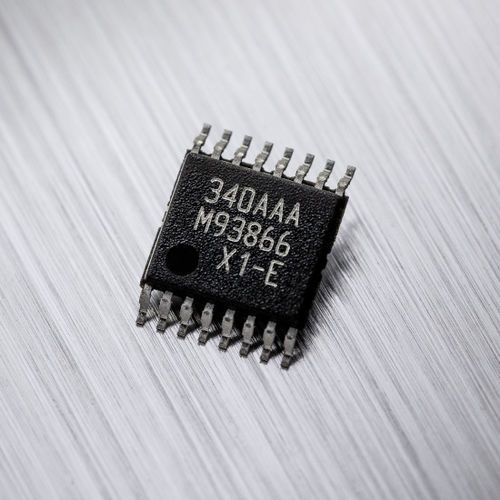

角度調整可能位置センサ MLX90340

ロータリーリニア非接触式

MLX90340は、IC表面に直交し平行に印加される磁束密度に感度を持つモノリシックセンサーICです。 主な特長 Triaxis® ホール技術 堅牢な絶対位置検出のためのオンチップ信号処理 ASIL-A対応、セーフティ・エレメント・アウト・オブ・コンテキスト（SEooC） 製品概要 位置センサーICに適用されるこのユニークなセンシング原理は、機械的（エアギャップ、軸外）公差に対する位置信号の優れた堅牢性を実現します。この水平コンポーネントの回転は、広い範囲（最大360°）で感知され、オンチップのデジタル信号処理（DSP）によって処理され、最終的にシャフト端磁石の絶対角度位置を報告します。 また、水平成分と垂直成分を個別に測定することで、MLX90340は、リニアストローク（変位）位置センサーや、スルーシャフトマグネットを備えた絶対回転位置センサーに対応することができます。MLX90340 は、レシオメトリックアナログ出力またはパルス幅変調（PWM）信号を出力します。センシングとレポーティングの観点から、MLX90340 はあらゆるスタンドアロン・リモート位置センサ・アプリケーションに対応する非常に汎用性の高い IC です。 出力伝達特性は完全にプログラム可能で（オフセット、ゲイン、クランピングレベル、直線性、熱ドリフト、フィルタリング、レンジなど）、エンドオブラインキャリブレーションによって特定の要件に適合させることができます。MelexisのプログラミングユニットPTC-04は、コネクター端子（Vdd-Vss-Out）を通じてのみデバイスと通信し、校正します。さらに、MLX90340には、90°、180°、270°、360°の回転軸端アプリケーションに対応する、工場でプログラムされた4種類のアナログバージョンがあります。
