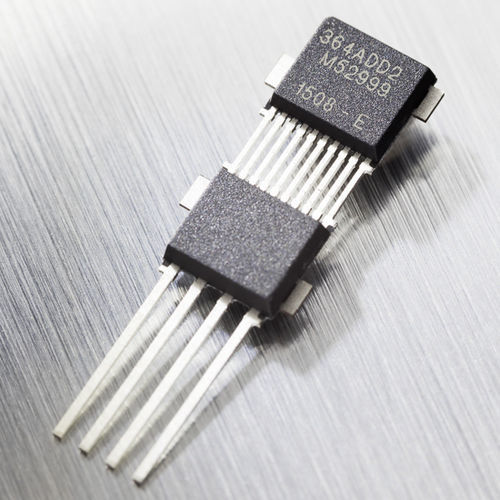

MLX90364 Triaxis® ポジションセンサアセンブリは、高精度のリニアおよび角度位置センサで、センシングモジュールにPCBを組み込む必要がありません。
主な特長
アブソリュート回転/リニア位置センサーIC
最大4つのデカップリングコンデンサ(ESD/EMC)を搭載した堅牢なデュアルモールドパッケージ(DMP-4)
信頼性の高いNoPCBモジュール統合
製品概要
MLX90364 Triaxis® IC は、Triaxis® ポジションセンサ IC MLX90365 と、車載用 ESD および EMC 要件を満たすために必要なディスクリートのデカップリングコンポーネントを統合したデュアルモールドパッケージ (DMP) をベースとしており、最も厳しい環境に対応する機械的堅牢性を備えています。
MLX90364 は、リニアおよびロータリポジションセンシング機能、アナログおよび PWM 出力、ASIL-B など、MLX90365 のすべての特性と機能を引き継いでいます。カプセル化されたこのDMPは、頑丈なコネクタや終端に直接溶接またははんだ付けし、さらにポッティングまたはオーバーモールドすることができます。
DMPは、Triaxis®非接触センシングテクノロジーのすべての機能と利点をそのままに、従来のPCBを冗長化します。
Triaxis®テクノロジーの詳細はこちら。
特長とメリット
アブソリュート回転・リニア位置センサーIC
最大4つのデカップリングコンデンサ(ESD/EMC)を搭載した堅牢なデュアルモールドパッケージ(DMP-4)
信頼性の高いNoPCBモジュール統合
Triaxis®ホール技術
シンプルで堅牢な磁気設計
プログラム可能な伝達特性(マルチポイント-ピースワイズリニア)
選択可能な出力モード:アナログ(レシオメトリック)およびパルス幅変調(PWM)
12ビット角度分解能
10ビット熱精度
オープン/ショート診断
オンボード診断
---
