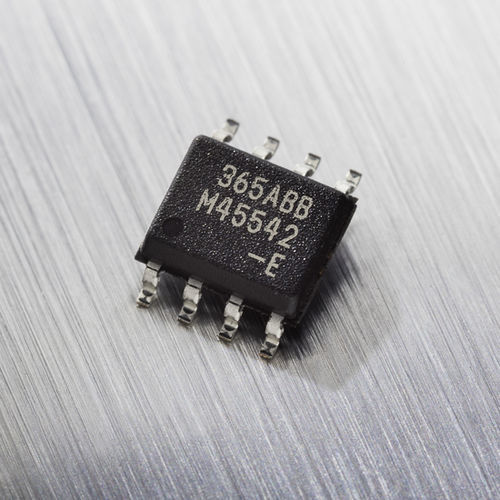

リニア位置センサ MLX90365
角度調整可能ロータリー非機械的結合

リニア位置センサ
リニア位置センサ
リニア位置センサ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
リニア, 角度調整可能, ロータリー
接触 / 非接触
非機械的結合
技術
磁気, 機械式, PWM
出力シグナル
アナログ出力, デジタル
その他の特徴
アブソリュート
供給電圧

最大: 24 V

最少: 0 V

周囲温度

最大: 150 °C
(302 °F)

最少: -40 °C
(-40 °F)

詳細

MLX90365は、IC表面に直交して平行に印加される磁束密度に感度を持つモノリシックセンサーICです。 主な特長 アブソリュート回転・直線位置センサIC Triaxis®ホールテクノロジー シンプルな磁気設計 製品概要 MLX90365 は、Triaxis® ポジションセンサ IC の Generation II½ です。表面のIMCにより、モノリシックデバイスは非接触で印加磁束密度の3つの空間成分(Bx、By、Bz)を感知します。 このユニークな検知原理を位置センサーに応用することで、機械的(エアギャップ、軸外)公差を超える位置信号の優れたロバスト性を実現している。この水平成分の回転は広い範囲(最大360°)で感知され、オンチップDSP(デジタル信号処理)で処理され、最終的にシャフト端磁石の絶対角度位置を報告します。 また、水平方向と垂直方向の成分を個別に測定することで、MLX90365は、リニアストローク(変位)位置センサーと、シャフト貫通型マグネットを使用した絶対回転位置センサーに対応することができます。MLX90365は、レシオメトリックアナログ出力またはパルス幅変調(PWM)信号を出力します。MLX90365は、センシングとレポーティングの観点から、あらゆるスタンドアロン遠隔位置センサアプリケーションに対応する非常に汎用性の高い製品です。 出力伝達特性は完全にプログラム可能であり(オフセット、ゲイン、クランピングレベル、直線性、熱ドリフト、フィルタリング、レンジなど)、エンドオブラインキャリブレーションにより、特定の要件に適合させることができます。

---

カタログ

この商品のカタログはありません。

Melexisの全カタログを見る
