リニア位置センサ MLX90366

角度調整可能ロータリー非機械的結合

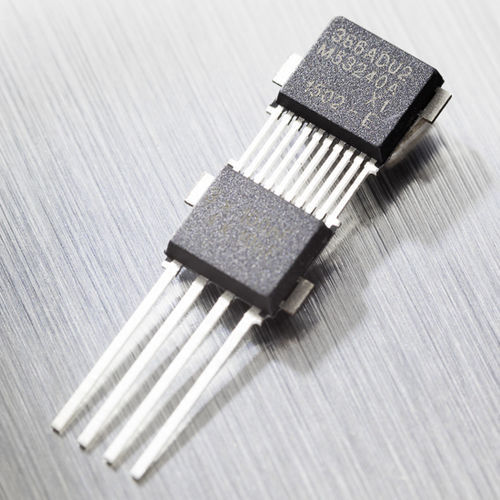

MLX90366は、IC表面に直交して平行に印加される磁束密度に感度を持つモノリシックセンサーICです。 主な特長 絶対回転・直線位置センサIC Triaxis®ホールテクノロジー シンプルで堅牢な磁気設計 製品概要 MLX90366 Triaxis® IC は、Triaxis® ポジションセンサ IC MLX90367 と、車載用 ESD および EMC 要件を満たすために必要なディスクリートデカップリング部品、および最も厳しい環境に対応する機械的堅牢性を統合したデュアルモールドパッケージ (DMP) をベースとしています。 MLX90366 は、リニアおよびロータリポジションセンシング機能、SAE-J2716/SENT 出力、ASIL-B など、MLX90367 のすべての特性と機能を引き継いでいます。 カプセル化されたこの DMP は、頑丈なコネクタまたは終端に直接溶接またははんだ付けし、さらにポッティングまたはオーバーモールドすることができます。DMPは、Triaxis®非接触センシングテクノロジーのすべての機能と利点をそのままに、従来のPCBを冗長化します。 Triaxis®テクノロジーの詳細はこちら。 特長とメリット アブソリュート回転・リニア位置センサーIC Triaxis®ホールテクノロジー シンプルで堅牢な磁気設計 プログラム可能な伝達特性（マルチポイント-ピースワイズリニア） SENT出力（SAE J2716-2010準拠） 12ビット角度分解能 10ビット熱精度 オンボード診断 過電圧保護 低電圧検出 48ビットID番号オプション AEC-Q100準拠 信頼性の高いNoPCBモジュール統合 DMP-4 RoHS準拠 出力サーマルオフセット補正 PTC-04およびPTC-04-DB-90316ドーターボードでプログラム可能
