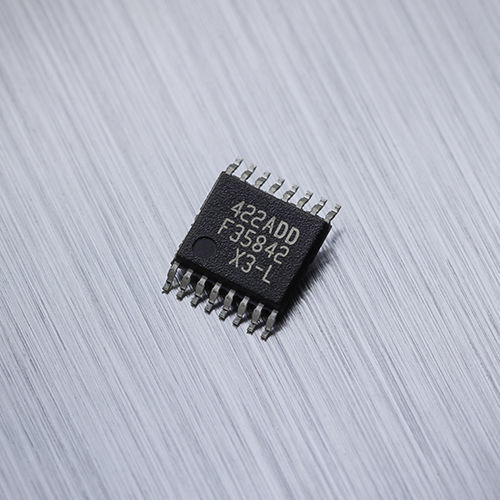

ロータリー位置センサ MLX90422

リニア非接触式磁気

MLX90422は、要求が厳しくもコスト重視の車載アプリケーションに適した磁気位置センサです。磁石の回転または直線運動をサポートし、SENT出力を備えています。 主な特長 SENT出力（SAE J2716 APR2016） ISO 26262 ASIL-B SEooC（コンテキスト外の安全要素） プログラム可能な測定範囲 製品概要 MLX90422 は、パワートレイン・アクチュエータ、ペダル位置決め、燃料レベルゲージ、トランスミッションシステムなど、コスト重視の自動車アプリケーション用に設計された磁気式位置センサですが、産業用途にも適しています。MLX9042xデバイスは、機能安全、絶対最大定格（AMR）、電磁適合性（EMC）特性の面で優れた性能を備えています。また、160 °Cまでの動作温度をサポートしています。 MLX90422は、旧世代のTriaxis®位置センサICとピン互換です。 MLX90422は、モノリシック磁気位置プロセッサICです。Triaxis®ホール磁気フロントエンド、アナログ／デジタル信号コンディショナ、高度な信号処理用DSP、出力段ドライバで構成されています。 MLX90422は、ICに印加される磁束密度の3成分（すなわちBx、By、Bz）に敏感です。これにより、正しい磁気回路を備えた MLX90422 は、あらゆる可動磁石の絶対位置（例えば 0～360 度の回転位置）をデコードすることができます。これにより、車載および産業用アプリケーションで頻繁に必要とされる非接触位置センサの設計が可能になります。
