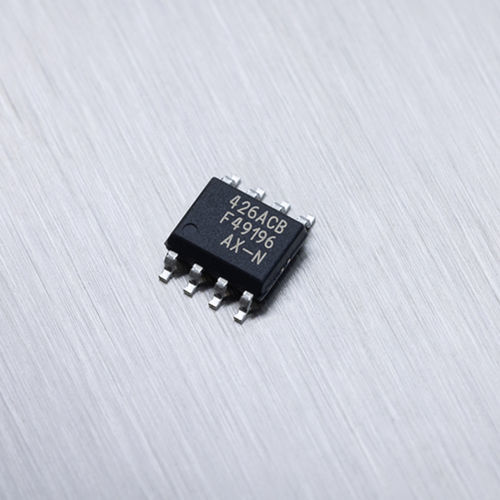

ロータリー位置センサ MLX90426

非接触式磁気シリアル

製品概要 MLX90426 は、パワートレイン・アクチュエータ、ペダル位置決め、フューエルレベルゲージ、トランスミッションシステムなど、コスト重視の車載アプリケーション向けに設計された磁気式位置センサですが、産業用途にも適しています。MLX9042xデバイスは、機能安全、絶対最大定格（AMR）、電磁適合性（EMC）特性の面で優れた性能を備えています。また、160 °Cまでの動作温度をサポートしています。 MLX90426は、旧世代のTriaxis®位置センサICとピン互換です。 MLX90426 はモノリシック磁気位置センサ IC です。Triaxis®ホール磁気フロントエンド、アナログ／デジタル信号コンディショナー、高度な信号処理用DSP、プログラマブル出力段ドライバで構成されています。 MLX90426は、Z軸の差動磁界に敏感です。これにより、正しい磁気回路を備えた MLX90426 は、センサの上方または下方にある回転中の軸上磁石の絶対位置（例えば、0～360 度の回転位置）をデコードできます。これにより、車載および産業用アプリケーションで頻繁に必要とされる非接触位置センサの設計が可能になります。 MLX90426 は、最大 5 mT の浮遊磁界耐性があり、SENT 出力で 360 度の回転運動をサポートします。SENT フレームは、シングルセキュアセンサ A.3（H.4）またはデュアルスロットルポジションセンサ A.1（H.1）フォーマットに従ってエンコードされます。この回路は、エラーコードとユーザー定義値を提供する拡張シリアルメッセージを提供します。アプリケーションに組み込んだ後、センサーをプログラミングすると、マルチポイント・プログラマブル線形化機能により、システムの精度が向上します。
