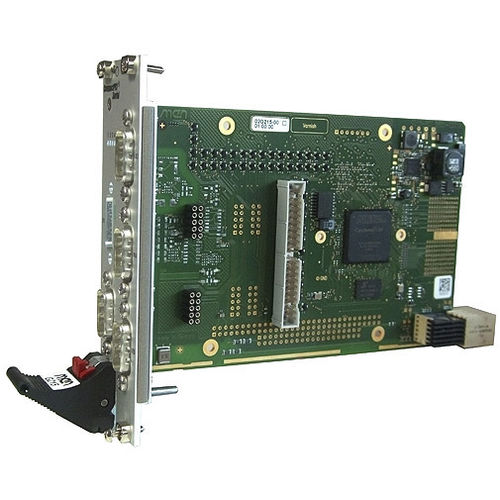

コンパクトPCIインターフェイス カード G215

FPGACAN回路シリアル

G215は3U CompactPCI Serialベースのユニバーサルインターフェースボードです。物理層は、SA-Adaptersを使用して各チャンネルで個別に実現できます。 SA-Adaptersは、レガシーシリアルI/O、フィールドバスインターフェース、その他のI/O機能用のラインドライバを提供する小型ユニバーサルボードです。SA-Adaptersは通常フロントパネルにD-Sub9ピンコネクタを使用し、リボンケーブルでフロントパネルに接続することもできます。SAコンセプトはG215にI/Oインターフェースを追加することを可能にし、ライン・トランシーバや絶縁要件に関する柔軟性を高めます。 2個のSAアダプターをG215に直接取り付けることができ、さらに最大6個のアダプターをフロントパネルに取り付けることができます。G215は、8HP上の5つの定義済み機能（2つのCANインターフェース、2つのUART、1つの8チャンネルデジタルI/Oインターフェース）を備えた標準構成で提供されます。デュアゴンは、UART用など、必要に応じて注文可能な多種多様なSAアダプターを提供しています。 ボードのI/O機能はFPGAによって実現され、専用シリアルI/Oのための非常に柔軟で安価なソリューションとなっています。このカードは、カスタマイズされたI/Oの組み合わせから、特殊な8ポートCANカード、あるいは4、8、12HPのNiosソフトコアを搭載したインテリジェントI/Oボードまで、あらゆる目的に適合します。duagonはまた、CompactPCIシリアルコネクターP3およびP4のリアI/Oを介して、高速インターフェースを含むさらなるI/O信号にアクセスするオプションも提供しています。FPGAは電源投入後、4MBのシリアル・フラッシュから自動的にロードされます。更新を容易にするため、このフラッシュはユーザーがアクセス可能です。 FPGAの機能を補完するために、最大64MBのDDR2 SDRAMの構成が可能です。
