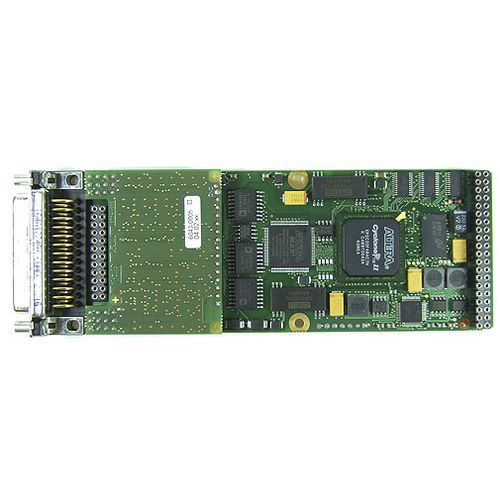

アナログ入出カード M36N

16チャンネルアナログ入力8CPCI

メザニンカードM36Nは、16チャンネルのシングルエンド電圧または電流、8チャンネルの差動電圧または電流など、幅広い標準入力要件に対応する16ビットアナログMモジュールです。絶縁電源電圧はオンボードDC/DCコンバータで生成され、-40～+85℃の拡張温度範囲をサポートします。 高速A/Dコンバータとマルチプレクサ・チャネルの自動インクリメントにより、Mモジュールは高速サンプリングに最適です。M36Nの完全な捕捉時間は、全16チャネルで130 µsであり、精度は全温度範囲で通常0.05%です。M36Nは、各チャネルおよび各入力レンジの全自動調整を特徴としています。 M36Nに実装されたFPGAは、シグナル・コンディショニングを制御し、さらにボードにアプリケーション固有の機能拡張のためのスペースを提供します。 M36Nは、自動テスト環境やプロセス制御システムなど、幅広いアプリケーション向けに設計されています。 M36Nは、M-Module ANSIメザニン規格に基づいています。CPCI、VME、スタンドアロンSBCなど、あらゆるタイプのバスシステムでI/O拡張として使用できます。3U、6Uおよびその他のフォーマットの適切なM-Moduleキャリアカードは、duagonまたはその他のメーカーから入手可能です。 特長 8/16電流または電圧入力 16ビット分解能 8.最大チャンネル捕捉時間5 µs 精度 +/- 0.05% typ. ユニポーラ/バイポーラをソフトウェアで選択可能 サンプル・ホールド チャンネル番号のオートインクリメント 外部トリガ
