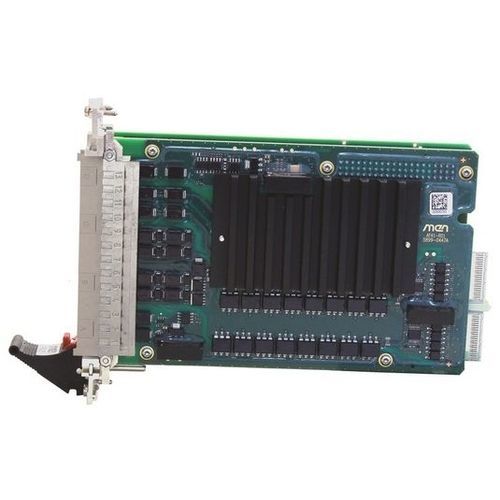

デジタル入出モジュール F405

アナログFPGA安全

F405は、特に自動列車運転（ATO）のために複数のI/O機能を提供します。 すべてのデジタル入力は、-110 V～+110 Vの範囲のコモンGNDまたはコモン正電圧で操作できます。パルス・カウンタ入力は、速度センサを接続するために使用でき、方向、停止、およびローリング検出と同様に、周波数および距離測定を提供します。 ボードのハイサイド・スイッチング・デジタル出力は、24Vから110Vまでの電圧をサポートします。アナログ出力は、電圧または電流として出力値を提供します。プログラム可能な周期とパルス長を持つPWM出力は、エンジンの出力制御などに適しています。 すべての入力と出力の状態、およびOKやリセットの表示は、フロントパネルのLEDで表示されます。 コンパクトでコスト削減 すべてのI/O機能は1つのボードに配置され、1つの頑丈なI/Oコネクタを介して提供されます。これにより、システム内のボード数を減らし、システムコストを削減し、メンテナンスやダウンタイムのコストを最小限に抑えます。 実証済みのコンポーネント、長期的な可用性 FPGAベースの設計と、実績のあるIPコアとハードウェア・ビルディング・ブロックの使用により、このボードはリスクと労力を低減し、長期的な可用性を提供します。 堅牢性と安全対策 F405は安全で信頼性の高い動作を提供します。ソフトウェア障害やホスト接続の問題が発生した場合、ウォッチドッグ機能が出力をデフォルト状態に設定します。逆極性保護、過電流保護、リードバック機能により、デジタル出力を安全かつ堅牢に使用できます。 過酷な環境用に設計
