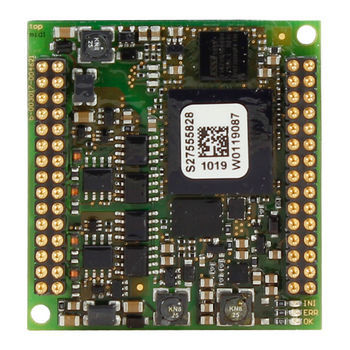

FPGAインターフェイス カード D013

シリアル産業用

D013は、48 x 50 mmの小さなフットプリントの多目的MVBインターフェースです。プロセス・データ、メッセージ・データ、バス・アドミニストレータ、EMDまたはESD+など、MVBアーキテクチャの全機能を備えたMVB通信チップです。 デュアゴン独自のMVBコントローラはFPGAに実装され、4096個のプロセス・データ・ポートをすべてサポートします。追加の32ビット・ソフトコアは、使いやすいインターフェイスで完全なメッセージ・データ・スタックを処理します。 D013は2つの構成で利用可能です： MDFULL：duagonのMVBコントローラーによるパッシブMVBインターフェース SERVER：メッセージ・データ・リアルタイム・プロトコル・スタック（MD RTP）を含むアクティブMVBインターフェース。このアプローチは、通信ソフトウェアの主要部分がduagonインターフェース上で実行されるため、ホストシステムのCPU要件を最小限に抑えます。 オプションで含まれるBus AdministratorはMVBネットワーク全体を管理し、duagon独自のネットワークツールを使用して設定することができます。 D013はTCN規格IEC 61375のクラス4に準拠しています。過酷なトラクション環境用に設計されており、EN 50121、EN 50155、EN 61373規格に準拠しています： -40～+85℃の動作温度 湿度に対するコーティング 強化されたEMIおよび振動耐性 特長 統合MVBライントランシーバー（ガルバニック絶縁を含む） 8ビット・パラレルまたはシリアル（UART）モードで動作するよう設定可能 D013はマザーボードにはんだ付け、プラグ接続、または圧入することができます（圧入オプション）。 モジュールはEMDおよびESD+物理MVBレイヤーと互換性があります。 オプションでMVBバス管理機能を利用可能 D013はEN50121、EN50155、EN61373、IEC61375規格に準拠しています、
