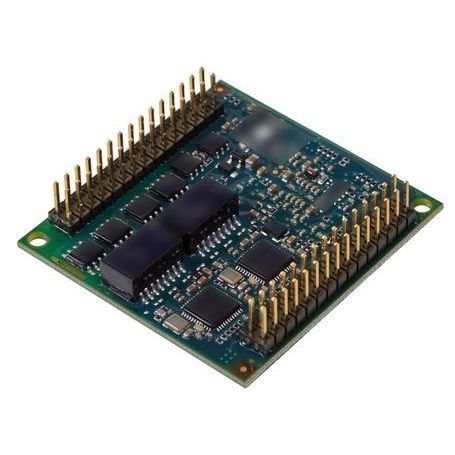

PCIインターフェイス カード D013E

ProfiNetイーサネットシリアル

D013Eは、処理能力を内蔵した多目的デュアル・イーサネット・コントローラー・インターフェースです。duagonが設計した内蔵イーサネット・コントローラーは、ハードウェア優先順位付けと超低ジッターを特徴としています。このチップサイズの省スペース・コンポーネントは、48 x 50 mmの小さなフットプリント上に、イーサネットに関連するすべての機能を集積しています。D013Eは、様々なイーサネット・プロトコルを扱う通信チップと考えることができます。D013Eは、イーサネット・スタック用にCPUパワーを追加する必要がないため、ホスト・システムへの要求を低減します。さらに、メイン・アプリケーションは、複雑なイーサネット・プロトコル・スタックとCPUパワーを共有する必要がありません。 D013EはIEEE 802.3に完全準拠しており、Auto Polarity、Auto Negotiation、Auto-DI-Xなどの機能をサポートしています。 D013Eは将来の「Ethernet on traction vehicles」規格IEC 61375-3-4に対応しています。TRDP、TRDP with SDTv2、CIP、IPTCom、PROFINET、UDP、TCP/IPなど、さまざまなイーサネット・プロトコルをサポートしています。オプションでさまざまなウェブサービスも利用できます。オプションの内部スイッチにより、デイジーチェーンを構築し、適切なリングプロトコルを実行できます。バイパスリレー用のドライバーも含まれています（バイパスリレー自体は含まれていません）。 このコンポーネントには、ガルバニック絶縁された磁気回路、PHY、完全なプロトコル・コントローラ、シンプルなホスト・インターフェースが統合されています。 duagonのドライバ・キットを使用すれば、使いやすいUARTエミュレーションを特徴とするD013Eを、小さなレジスタ・セット（各8ビット長）を介して、ほとんどすべてのホスト・システムに非常に迅速に統合できます。D013Eは、デュアル・ポート・メモリに基づくソリューションと比較して、広いアドレス範囲を必要としません。シリアル（RS/TX）のようなさまざまなホスト・インターフェース、
