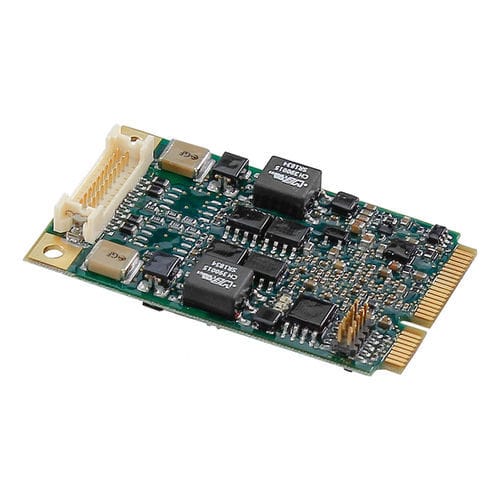

PCI Expressインターフェイス カード D017M

Mini PCI ExpressFPGAイーサネット

D017MはMini PCI Expressシステム用のMVBインターフェースカードです。物理層としてEMDまたはESD+を選択できます。 デュアゴン独自のMVBコントローラはFPGAに実装され、4096プロセス・データ・ポートをすべてサポートします。追加の32ビット・ソフト・プロセッサは、使いやすいインターフェースで完全なメッセージ・データ・スタックを処理します。D017Mは、MVBクラス4までのTCN規格IEC 61375に完全に準拠しています。オプションのバス・アドミニストレータはMVBネットワーク全体を管理し、duagon D2000ネットワーク・ツールを使用して設定できます。 さまざまなアプリケーションの要件を満たすため、MVBの物理層（ライントランシーバー、ガルバニック絶縁、MVB終端用発電）はPCIeミニカードに含まれるか、専用のPHYボードに組み込まれています。このボードにはさらに2つのSUB-Dコネクタが含まれ、D017Mの一部となっています。 インターフェース・カードには、ホスト・ドライバ・パケットが付属しており、様々なプロトコルと機能にアクセスするための統一アプリケーション・プログラミング・インターフェイス（API）を提供する。ホスト・ドライバはクライアント・サーバ・モデルに基づいており、ホスト・システムがクライアント、D017Mがサーバとして動作します。ドライバ・パケットは、WindowsやLinuxなどの異なるオペレーティング・システムで利用可能で、あらゆる組み込みOSに簡単に移植できる。 D017Mは過酷な鉄道車両環境向けに設計されており、EN 50155規格に準拠しています： -40～+85℃の動作温度 湿度に対するコーティング 強化されたEMIおよび振動耐性
