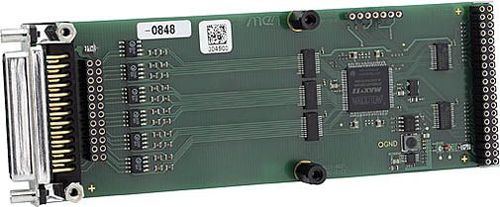

TTL入出カード M11

18チャンネルCPCIVME

M11 メザニンカードは、16 本のライン（ポート A と B）を持つ TTL I/O M-Module で、それぞれ 8 ビットの 2 つのポートとして別々に使用することも、16 ビットのポートとして一緒に使用することもできます。I/Oラインの制御は、4本のハンドシェーク・ラインを介して行われる。動作モードに応じて、4本のハンドシェーク・ラインは、インターロック・ハンドシェーク、パルス・ハンドシェーク、割り込み入力、または単純入力を生成します。 M11は、MモジュールANSIメザニン規格に基づいています。CPCI、VME、スタンドアロンSBCなど、あらゆるタイプのバスシステムでI/O拡張として使用できます。3U、6Uおよびその他のフォーマットの適切なM-Moduleキャリアカードは、duagonまたは他のメーカーから入手可能です。 特徴 18個のTTL入力/出力 4ハンドシェークライン プログラム可能タイマー 24ビット分解能 -40 °C ～ +85 °C
