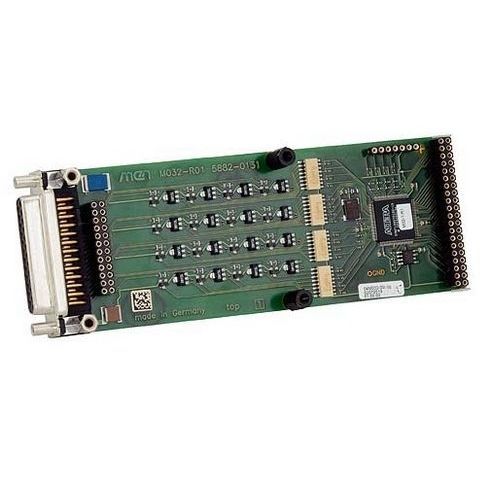

デジタル入出カード M32

デジタル入力16CPCIVME

メザニンカードM32は、産業用アプリケーション向けのラッチ機能付き16ビットデジタル入力Mモジュールです。入力は500 V DCの高絶縁電圧で光学的に絶縁されています。 各入力には電流制限があり、0 V～155 Vの広い入力電圧範囲を保証します。 各入力信号エッジは、各チャンネルに対してマスク可能な割り込みを生成します。 機械式スイッチの信号は、デジタル回路によって300ns～14msの精度でデバウンスされます。 ローサイド・スイッチング M32の入力負荷は電源電圧に依存しており、入力をグランドに切り替えるとそれぞれのオプトカプラがアクティブになります。 ANSI規格に基づく M32は、MモジュールANSIメザニン規格に基づいています。CPCI、VME、スタンドアロンSBCなど、あらゆるタイプのバスシステムでI/O拡張として使用できます。 3U、6Uおよびその他のフォーマットの適切なM-Moduleキャリアカードは、duagonまたは他のメーカーから入手可能です。 信頼性と堅牢性 M32は-40 °C～+85 °Cの温度範囲で動作します。ボードは衝撃や振動に耐え、信頼性の高い動作を実現します。 特長 16入力 0 V～155 V 定電流入力 デバウンス回路 割り込み発生 電源電圧負荷 光絶縁
