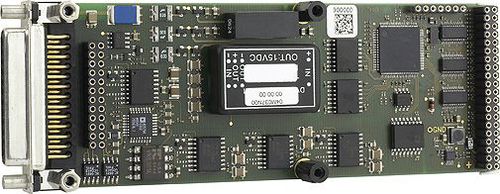

アナログ入出カード M37N

アナログ出力4CPCIVME

メザニンカードM37Nは高精度のMモジュールで、4つのアナログ電圧出力チャンネル、または超高速信号用の電流出力チャンネルを備えています。各チャンネルの出力電圧範囲は-10～+10 Vです。電流出力は別途用意されており、0～20 mA出力として使用できます。Mモジュールは、-40～+85℃の全温度範囲で有効な+/-0.1%の超高電圧精度で、16ビットの分解能を備えています。この値は、-40～+85°Cの全温度範囲で有効です。それ以上であれば、追加校正によってこの値を拡張することもオプションで可能です。 M37Nは600オーム以上の負荷抵抗をサポートしています。絶縁された電源電圧は、2つの低ノイズDC/DCコンバータによって基板上で生成することができます。出力負荷はグランドに駆動されます。 M37Nは、自動テスト環境、プロセス制御システム、センサー測定など、幅広いアプリケーション向けに設計されています。 M37Nは、MモジュールANSIメザニン規格に基づいています。CPCI、VME、スタンドアロンSBCなど、あらゆるタイプのバスシステムでI/O拡張として使用できます。3U、6Uおよびその他のフォーマットの適切なM-Moduleキャリアカードは、duagonまたは他のメーカーから入手可能です。 特長 4つの電流または電圧出力 16ビット分解能 8.最大取り込み/変換時間5 µs 精度+/-0.1 チャンネル同時更新 外部トリガーとの同期 電気的絶縁 -40 °C ～ +85 °C
