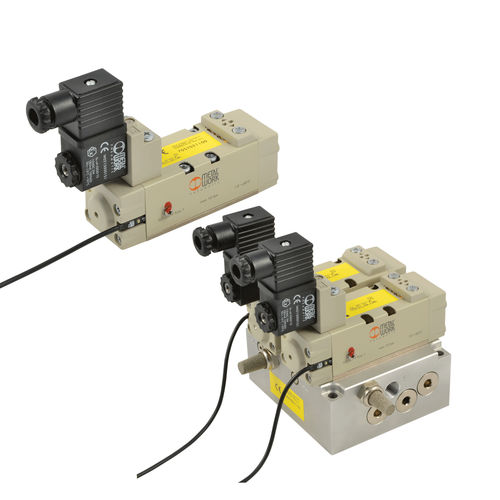

スプール空気圧方向制御弁 SAFE AIR ® series
空気圧式電子操作式5方向2位置

スプール空気圧方向制御弁 - SAFE AIR ® series - METAL WORK - 空気圧式 / 電子操作式 / 5方向2位置
スプール空気圧方向制御弁 - SAFE AIR ® series - METAL WORK - 空気圧式 / 電子操作式 / 5方向2位置
スプール空気圧方向制御弁 - SAFE AIR ® series - METAL WORK - 空気圧式 / 電子操作式 / 5方向2位置 - 画像 - 2
スプール空気圧方向制御弁 - SAFE AIR ® series - METAL WORK - 空気圧式 / 電子操作式 / 5方向2位置 - 画像 - 3
スプール空気圧方向制御弁 - SAFE AIR ® series - METAL WORK - 空気圧式 / 電子操作式 / 5方向2位置 - 画像 - 4
スプール空気圧方向制御弁 - SAFE AIR ® series - METAL WORK - 空気圧式 / 電子操作式 / 5方向2位置 - 画像 - 5
スプール空気圧方向制御弁 - SAFE AIR ® series - METAL WORK - 空気圧式 / 電子操作式 / 5方向2位置 - 画像 - 6
お気に入りに追加する
商品比較に追加する


特徴

タイプ
スプール
操作
空気圧式, 電子操作式
ポ-ト/位置
5方向2位置
特殊性
標準, 極限状態用
圧力

最少: 0 bar
(0 psi)

最大: 10 bar
(145.04 psi)

流量

最少: 700 l/min
(184.9 us gal/min)

最大: 4,600 l/min
(1,215.2 us gal/min)

詳細

ISO 5599/1などの頑丈で信頼性の高いバルブのシリーズから始めて、バルブステータス診断システムの存在や、アーキテクチャの冗長性を保証する二重チャネルの作成など、いくつかの特別な機能が追加されました。 最も単純なバージョンは、1つの電気空気圧作動5/2単安定弁を備えています。 このタイプのバルブがアイドル状態(コイルが通電されていない)の場合、ポート1がポート2に接続され、ポート4が解放されることは一般的な知識です。 バルブが作動すると(コイルに通電)、ポート1がポート4に接続され、ポート2が解放されます。 コイルが再び電源を切ると、バルブはスプールをホーム位置に戻すスプリングによってアイドル状態に戻ります(ポート4は解放されます)。 障害が発生した場合、スプールは、コイルの電源を切っても作動位置に留まり、ポート4が加圧されたままになります。 この問題を相殺するために、スプール位置を読み取るホール効果センサーを追加しました。 つまり、バルブが非アクティブになると、センサーがオンになり、バルブがアクティブになると、センサーがオフになります。 センサーがオフで、コイルの電源が切れている状態は、問題を示します。 このバルブは、ISO 5599/1シリーズ用に3つのサイズで入手可能で、ISO EN 13849に準拠したカテゴリ2のコンポーネントで、PL=cまでの安全回路での使用に適しています

---

ビデオ

カタログ

Compact Catalogue
Compact Catalogue
256 ページ
General Catalogue
General Catalogue
208 ページ
GENERAL CATALOGUE
GENERAL CATALOGUE
1566 ページ
