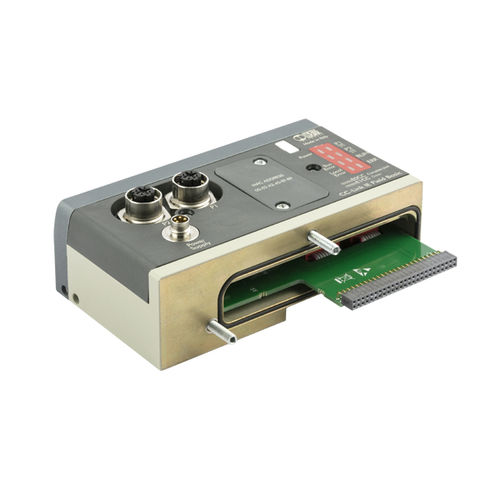

電気接続-E」サブシステムの仕事は、EB80システムへの電力供給、電磁弁の制御信号の送信、入出力管理モジュールの信号の送受信、診断の制御です。多極コネクターやフィールドバス付きのバージョンもあります。特筆すべきは、ソレノイドバルブのアイランドは、どちらのシステムでも同じように機能するということです。つまり、すべてのバルブ、ベース、中間エレメントは、パラレル制御とシリアル制御の両方で動作することができます(特許取得済み)。多極を含むすべての電気接続モジュールのスマートエレクトロニクスを使用して、非常に興味深い診断を含む予想外の機能を制御することができます。システムには非常に広い電圧範囲を供給することができ、EB 80アイランドはDC12VまたはDC24Vで制御することができます(特許)。定格値の30%までの過電圧、すなわちDC31.2Vまでの過電圧を許容します。多極バージョンのボディは金属製の一体型(IO-Link 64 OUTバージョンと同様)で、ソレノイドバルブしか管理できないシンプルなバージョンですが、EB 80ファミリーのモジュール性と診断機能はすべて維持されています。代わりにフィールドバスを搭載したバージョンは、2つのパーツで構成されています:バスプロトコルから切り離された単一の金属ボディを持つ下部パーツと、各特定のバスプロトコル専用のテクノポリマーボディを持つ上部パーツです。
---
