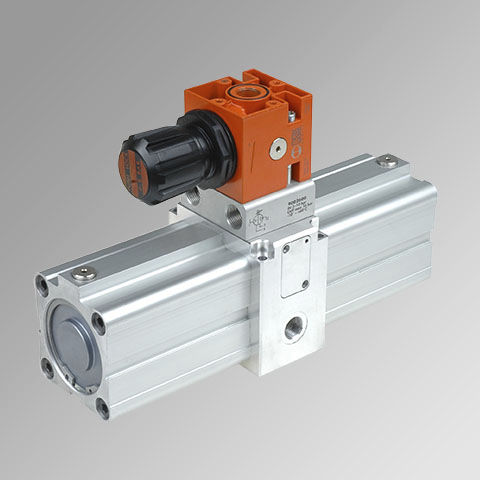

空圧圧力マルチプライヤ 9002600

空気-空気増圧器（ブースター）は、空気を圧縮して入口圧力の2倍の出口圧力を与える自動装置です。通常、1つまたは複数のアクチュエータの入力圧力を局所的に高めるために使用されます。完全に空気圧であるため、電気装置が推奨されない場合に使用することができます。ブースターは、圧力レギュレーター付きでもなしでも供給可能です。逆止弁が取り付けられており、圧縮空気の供給が停止しても出口圧力を維持します。このため、何らかの方法で装置に介入する前に、供給を中断して回路を解放する必要があります。出口圧力の変動を防ぐために、ブースターの後にタンクを設置することが推奨されます。 ブースターは、中央の本体(3-2バルブ、5-2バルブ、逆止弁4個)、2つのサイドライナー、2つのピストンが搭載された貫通ロッドで構成されています。 供給空気は、2つの中央室の一方(BとC)で2つのピストンによって交互に圧縮され、もう一方の中央室と2つの側部の一方(AとD)でピストンを操作し、圧縮に関与しない外部室は解放される。2：1の割合で圧縮された空気は逆止弁を通り、圧縮空気が供給されなくなっても出力圧力が維持される。機械式プッシャーピストンによって作動する中央本体のバルブは、ピストンストロークごとに2組のチャンバー（AとD、BとC）の機能を切り換える。
