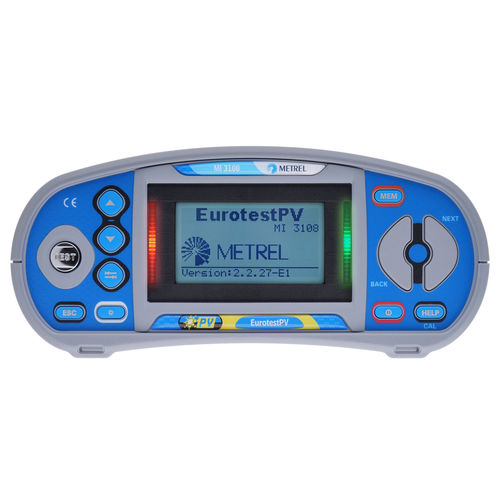

電圧試験機 MI 3108 EurotestPV

絶縁残留電流ループ インピーダンス

MI 3108 EurotestPV は、太陽光発電テスターと電気設備の安全性テスターを組み合わせたものです。 測定機能 • 電圧、電流、電力 • Uoc (開放電圧) および Isc (短絡電流) • PVモジュールとストリングのI-U曲線 • 放射照度 • モジュール温度 • PV 設置の AC 側の測定 • 電圧、電流、電力 • PVモジュール、インバータ、PVシステムの計算効率 ・絶縁抵抗 • PE導体の導通性 • ラインインピーダンス • ループ インピーダンス (高電流および RCD トリップなしのサブ機能) • RCD テスト (タイプ AC、A、B) • 接地抵抗 ・AC電流（負荷と漏れ電流） • TRMS 電圧、周波数、位相シーケンス • 電力、エネルギー、高調波 主な特徴 • STC 値の計算: 測定された電流と電圧の値は、環境条件に従って標準テスト条件の値に再計算され、異なるテスト条件で取得された場合でも結果を比較することが可能になります。 • グラフ表示: PV モジュールまたはストリングの I-V 特性が LCD ディスプレイにグラフ表示されます。 • 電力と効率の測定: 2 つの電圧チャネルと 2 つの電流チャネルで AC パラメータと DC パラメータを同時に測定 • 太陽光発電モジュールの日射量と温度を同時に測定するためのオプションユニット • RCD Auto: 自動化された RCD テスト手順により、テスト時間が大幅に短縮されます。 • トリップロック機能: RCD をトリップさせずにループインピーダンステストを実行します。 • 接地抵抗測定: 機器は 3 線式接地抵抗試験をサポートします。 • メモリ: 最大 1800 件のテスト結果、またはタイムスタンプ付きの最大 500 件のグラフィック結果を内部メモリに保存できます。 • PC SW ユーロリンク プロ
