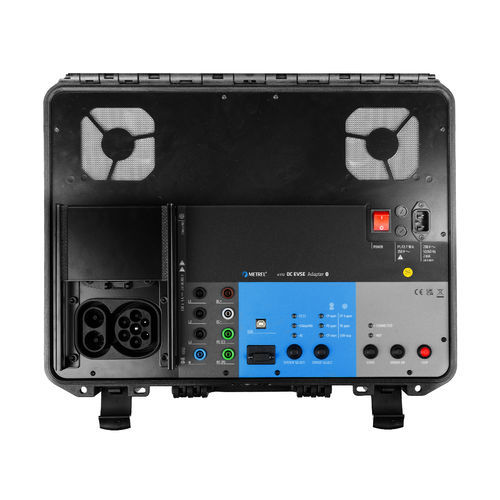

テスト用電気アダプター A 1732

EVSE安全用DIN

A 1732 DC EVSE アダプターは、モード 4 (DC EVSE) とモード 3 (AC EVSE) の両方の構成で電気自動車供給装置 (EVSE) の電気安全性と機能テスト用に設計された特殊なテスターです。 測定機能 • CCS2、CHAdeMO、AC EVSE のサポート • 端子の電圧と電流を測定するための機能テスト プロトコル • CCS2 およびタイプ 2 での CP オープン、PE オープン、CP ショートの障害シミュレーション • CHAdeMO での CP3 オープン、PE オープン、CAN 停止の障害シミュレーション • DC、AC、PE 端子用のバナナ テスト ポイント • 真の 4 線式 Rlow 測定用の 2 つの PE テスト端子 (PE(C) および PE(P)) • MI 3155 EurotestXD との Bluetooth 通信 • 過電圧カテゴリ CAT III / 300 V • CCS ISO 15118-1 または DIN 70121 通信サポート • CHAdeMO バージョン 0.9.1 以降の通信サポート • AC EN 61851-1 通信サポート • 300 V および 5 A のシミュレートされた EV バッテリー 主な機能 • 通信Bluetooth 経由の A 1732 DC EVSE アダプター付き • メモリ構造内の DC EVSE 用の事前定義されたテスト プロトコル • すべての測定は MI 3155 EurotestXD で開始および表示できます • 200 mA の測定電流で正確な 4 線式測定を実行 • 最大 2500 V の DC 電圧での絶縁抵抗 • 充電プロトコルとテスト ターミナルの電圧および電流のライブ ビューによる機能テスト • リモート障害トリガーと反応時間測定 • DC インピーダンス測定 • 放電時間測定 • 20 kΩ から 640 kΩ まで 5 kΩ 間隔で設定可能な障害抵抗による非対称 IMD テスト • テスト プロトコルをカスタマイズするためのプログラム可能な自動シーケンス*
