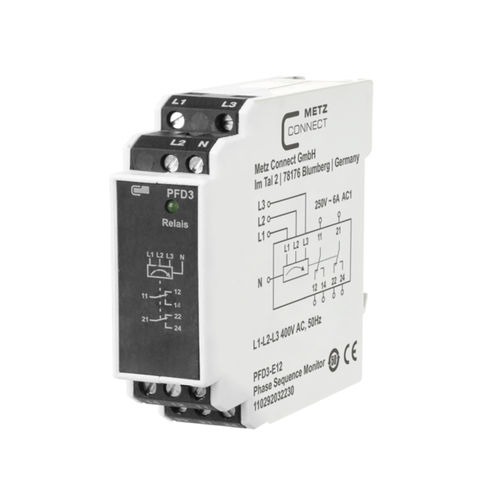

位相順序監視継電器 PFD3-E12, 400 V

ACDINレール

監視リレーは、正しい相順序L1-L2-L3（右回転方向）と各相電圧の完全な故障を監視します。監視される相電圧は端子L1-L2-L3に接続され、リレー出力接点の端子11、14または21、24はモータリレーのフィールドコイルの前方に接続されます。相順序が正しければ、出力リレーが作動します（緑色LEDが点灯）。相が完全に故障した場合、出力リレーはニュートラル位置に戻ります（緑色のLEDは消灯）。監視リレーに特別な電源電圧は必要ありません。N（ゼロ導体）が完全に故障した場合、出力リレーはニュートラル位置に戻ります（緑色LEDは消灯）。
