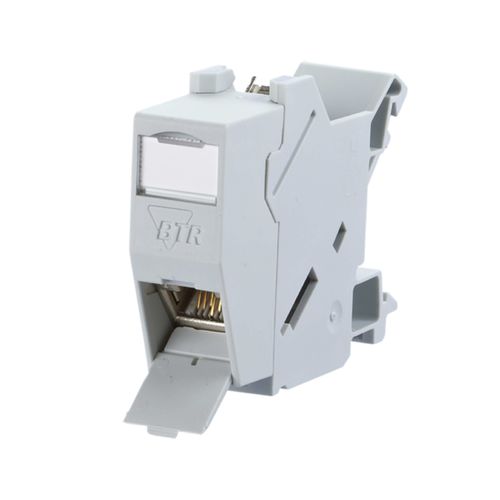

データコネクター 1309426003-E-90

RJ45

DIN EN 60715に準拠したTH35レールに取付け可能な家庭用および産業用配電盤用終端ユニット。 個別のE-DATモジュールRJ45を装備 ケーブル供給は上部から45°、プラグ方向は45°下向き ISO/IEC 11801, DIN EN 50173-1のクラスEAに準拠。 10ギガビットイーサネット（IEEE 802.3an）、リモート給電（PoE、PoEプラス、UPoE、4PPoE）、HDBaseT、SAT-IP、AVoverIPに対応。 2～4ペアのデータライン接続が可能。 AWG26/1～22/1、AWG26/7～AWG22/7の7芯銅撚り線からMC 8極圧接コネクタ（IDC）まで対応。 T568AおよびT568Bへの導体割り当てのマーキング E-DATモジュラー・スタッファ・キャップへのワイヤ・ペアの挿入が簡単で速い。 1HPの幅により、標準的な配電盤に12REGまで取り付け可能。 保護等級Iの機器として取り付ける場合、等電位ボンディングは内蔵の等電位板によりトップハットレールの上に直接実現されます。これは、ボンディング端子によって建物の等電位ボンディングに接続する必要があります。 カバーがモジュールを直接接触から保護します。保護絶縁を施した配電盤に取り付けた場合、保護クラスⅡが保証されます。この場合、等電位ボンディングスプリングを取り外す必要があります。 防塵カバー一体型（色付きもあります。）
