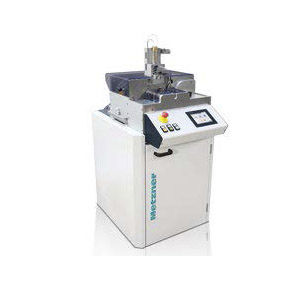

ケーブルシールド加工機 CS series

半自動ケーブルシールド加工機「メッツナーCS-10」と「メッツナーCS-20」は、ケーブルシールドとケーブルブレードを迅速かつ高精度に加工するための特許取得済みのソリューションです。 ハイブリッド車や電気自動車のケーブルシールド加工用に開発された本機は、独自のプロセスでケーブルシールドを完全に加工することができます。ケーブルシールドを開封し、ケーブルシールドを切断、折り畳み、アウターシースまたはインナー導体を剥離するという独自の工程を採用しています。 CS-10 "と "CS-20 "では、メッツナーはケーブルの外径に応じて2つの加工コンセプトを提供しています。直径20mmまでのすべてのケーブルでは、シールドブレードは特許取得済みの方法で開封された後に切断され、ベルト加工されます。内部導体を持つケーブルは、簡単に剥がすことができます。このプロセスは、直径 8 mm までの小さなケーブルでは逆の手順になります。最初に外側シースのストリップを行い、次にケーブルシールドの開封、エバレット加工、切断を行います。さらに、直径8mmまでのケーブルでは、正確な長さにカットすることができます。 すべてのプロセスは、シース、内部絶縁体、またはシールドブレードを損傷しないように設計されています。ユーザーフレンドリーなコントロールパネルを使用して、プルオフ長さや挿入経路を含む多くのパラメータをプログラムすることができます。 主な特徴 - 直径20mmまでのケーブル用シールドマシンの特許プロセス - 加工品質が安定したケーブルシールドブレードの自動加工 - ケーブルシールドの開口部 - ケーブルシールドを長さにカットして、ケーブルシールドをエバーティングします。 - ケーブルシース、内部導体または絶縁材料の剥離 - 直径8mmまでのケーブル用の一体型エンドカット - 類似の処理方法と比較して、サイクルタイムが速く、優れています。
