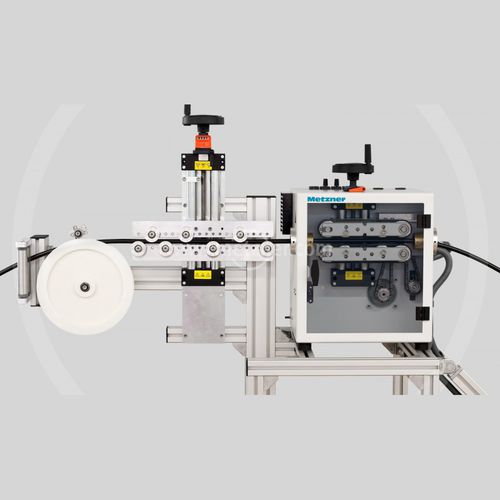

同軸ケーブル用切断およびストリッピングマシン

ブレード電動式自動

波型シースを持つ高周波同軸ケーブルを問題なく加工することは、市販のシリーズ機では不可能です。このため、メッツナーは、有名企業向けにこれらのケーブルを全自動で加工する画期的な方法を開発しました。 メッツナー社は、標準的な機械だけでは管理できないコルゲートシース付きの剛性の高い高周波同軸ケーブルを加工するための画期的な方法を開発しました。全自動加工プロセスの出発点は、非常に硬いケーブルを整列させるための材料専用の整列ステーションです。この整列は、次の加工ステップとその後の更なる加工の両方において重要な前提条件となります。 メッツナーでは、この加工方法の中心に新開発のストリッピングヘッドを採用しており、ロータリーカットと強力なクランプと素材の同時旋削を組み合わせています。このように、高精度で多層のロータリーカットは、精密な多段切削とストリッピングを適用することができます。 顕微鏡下での品質チェックでは、傷や圧力、擦り跡のない完璧な加工が確認できます。高い加工品質に加えて、このシステムは特別な精度を提供しています：全長とストリップ長は0.2mmの精度で保たれています。 本機は直径28mmまでのケーブルを加工することができます。長さ2000mmのケーブルを35秒で加工することができます。加工工程は、縦スリット、ソーカットによる定尺カット、ロータリーカット、ストリッピング、ブラッシング、デポジットとなっている。また、この工程ではインクジェットによる自動印刷も行われます。
