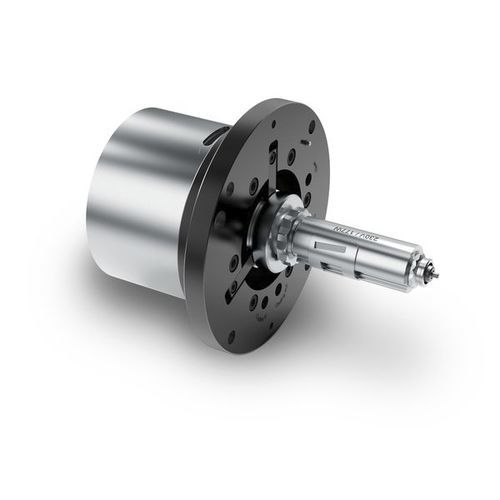

ホットランナーノズル EH 4050 series

冷却噴射溶解

ホットランナーマニホールドを使用しない独立型ソリューション EH 4050は、バルブゲートをノズルに直接接続することで、金型内の成形品を中央でゲートすることができます。バルブゲートが一体化されているため、EH4050は成形品に最高の外観結果をもたらします。ピンの作動は、環状ピストンと横棒によって行われるため、ピンに横力がかかりません。 ゲートの直径は、リングゲートに比べて比較的大きくすることができます。射出工程の最後には、ピンによって機械的にきれいに閉じられます。射出成形品に完璧なピンの印象を与えるために、ピンの位置はノズルを取り付けた状態で正確に再調整することができます。 コンパクトで、すぐに設置可能なユニットは、複雑なフライス加工手順や時間のかかる設置作業を省きます。EH 4050は、冷却された作動機構が金型の外側に配置されるように設計されており、金型の取り付け高さを最小限に抑えます。このユニットの硬化リテーナプレートは、金型をマシンプレートの中央に配置する役割も果たします。 作動媒体である空気またはオイルの供給と冷却水の供給は、標準ではクランププレートに設けられた穴から行います。オプションとして、これらの媒体は、リテーナープレートに対応するネジ山が既に設けられている接続部を介して供給することもできます。 ゲートのタイプとノズルの長さは、smartFILLのノズルレンジに基づいて自由に選択できます。
