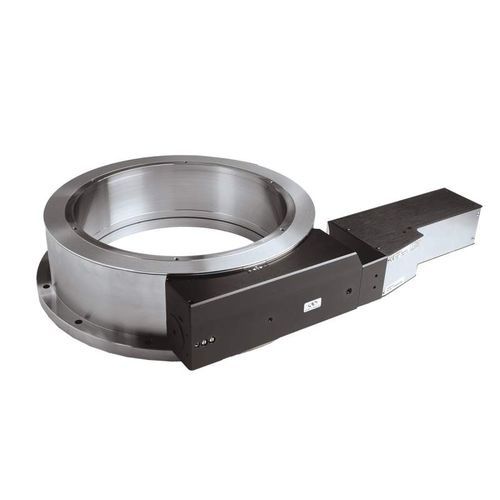

回転ポジショニングステージ RV series

電動式精密産業用

RVシリーズのスチール製回転ステージは、高精度な位置決めと極めて高い負荷容量を兼ね備えており、科学・産業用途の様々な条件下で使用できます。5種類のステージサイズと4種類のDCモーター構成を用意しています。クローズドループDCサーボシステムは、より高い回転速度、再現性、精度、またはより小さな最小増分運動（MIM）を必要とする、より厳しいアプリケーションに推奨される選択です。 -最大6500Nの負荷がかかる高負荷用途に最適 -高い剛性と熱安定性を備えたオールスチール製モノリシック構造 -複列プリロード玉軸受により、小さなフットプリントで高いオフセンター荷重が可能 -精密研削・焼入れされたウォームギア、自己補正プリロード付き -高速、高精度、小型のMIMを実現するクローズドループDCモーター 鋼鉄製構造 工具鋼製で、軸受面の研磨により回転精度を高めています。シングルモノリシックデザインは、動的性能を損なうことなく、剛性と熱安定性を向上させます。 最高レベルの耐荷重 2列のプリロード・ボールベアリングにより、小さなフットプリントで高いオフセンター荷重を実現しました。RV DCモーター製品群の中で最大のものは、偏心量を4μm未満に抑えながら、最大650kgの荷重または最大80°/秒の回転を負荷することができます。
