光学機器用サポート DG series

アルミニウム製調節可能精密

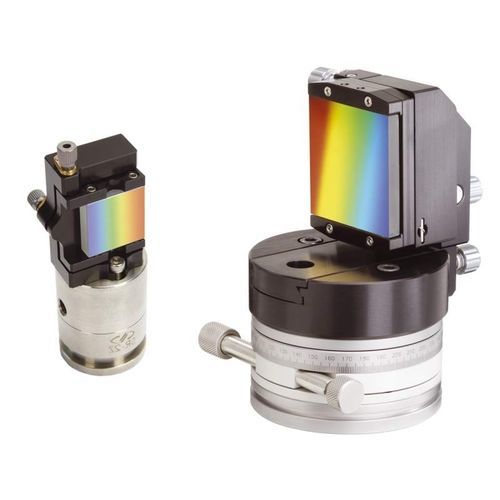

回折格子の精密位置決め用に設計されたアジャスタブルマウントです。小型のDGA-25と大型のDGA-50は、それぞれ25mmまたは50mmの正方形または長方形の回折格子を保持します。いずれもピッチ、ヨー、ロールの調整が可能です。DGM-1は、高さ12.5mm、25mm、50mmの3種類のグレーティングを保持し、ピッチ、ヨー、ロール、リニアの調整が可能です。また、回転ステージのないDGM-1Tもあります。 -12.5mm、25mm、50mmグレーティング用マウント -ピッチ、ヨー、ロール、調整機能付き -CenterPointスタイルのマウント -すべての調整はロック可能 -特許出願中のデザイン 特徴 DGA-25とDGA-50を知る DGA-25とDGA-50の主な特徴を写真で紹介します。 -左上 - 25x25、25x50、50x50mmグレーティングの取り付けが可能です。DGA-25とDGA-50の両方に対応する25x25、25x50、50x50mmのグレーティングを販売中です。 -右上：2軸ではなく、θx、θy、θzの3軸で調整可能です。 ピッチとヨーはビームアライメントに、ロールはグレーティングラインの設定に使用します。すべての調整はロック可能です。 -左下：CenterPoint™ポストマウントは、グレーティングの表面をマウントポストの回転軸に位置させるものです。 -右下：DGA-25とDGA-50には、回折格子の他に、それぞれ1インチと2インチのビームスプリッティングキューブ、直角プリズム、スクエアミラーを取り付けることができます。
