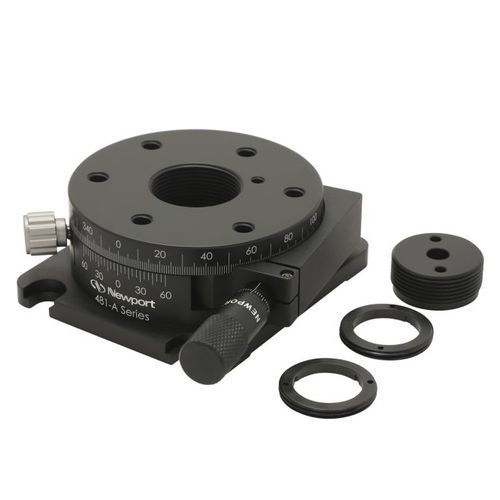

回転ポジショニングステージ M-481 series

電動多軸精密

481高性能回転ステージは、搭載された部品や1インチ光学系をスムーズに回転させ、標準性能に比べ感度と制御性が向上しています。オプションのPRA-05アダプタを使用すれば、1/2インチ光学系にも対応します。 -1インチ光学部品用のネジ式開口部による正確な回転。 -感度を向上させた360°の滑らかな平行移動。 -マイクロメーターまたは調整ネジによる接線方向への移動が可能 -直径1/2インチの光学部品を取り付けるためのアダプターが利用できます。 360°粗回転 - 5°微回転 481回転ステージシリーズは、あらゆる部品をおおよその角度まで回転させた後、その角度の向きを微調整するのに最適なステージです。このステージは、手で回す精密ボーリングベアリングによる360°連続粗動と、マイクロメータまたは100TPI微調整ネジによる5°接線方向の微調整が特徴です。微調整を行うには、粗動回転を蝶ネジで固定する必要があります。ステージの側面には、1度ごとの目盛りと5分角のバーニアが刻まれています。 多彩な光学系マウント 481シリーズ回転ステージは、中央に1.063"-20のネジ穴があり、付属の止め輪を使用して波長板や偏光板などの1.0インチ光学部品、PRA-05アダプターを使用して0.5インチ光学部品、CH-0.5ホルダーを使用して0.5インチビームスプリッター立方体を確実に取り付けることが可能です。Glan-Laser社のカルサイトポラライザーは、タップされたアパーチャーに直接ねじ込むことができます。481ステージには固体アパーチャインサートRSA-1TIも付属しており、光学ポストで支持された光学コンポーネントを軸上にマウントできるように、中央にクリアランスホールを提供します。
