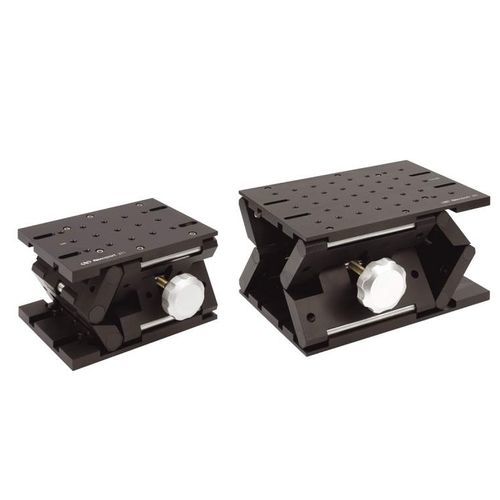

ラボジャッキ位置決めテーブル 2 series
傾斜Z軸縦型

ラボジャッキ位置決めテーブル
ラボジャッキ位置決めテーブル
ラボジャッキ位置決めテーブル
ラボジャッキ位置決めテーブル
お気に入りに追加する
商品比較に追加する


特徴

方向
Z軸, 縦型, 傾斜
タイプ
手動式
軸の数
単軸
その他の特徴
精密, -翻訳中-, 高負荷, ラボジャッキ
ストローク

44.5 mm, 76 mm
(1.752 in, 2.992 in)

詳細

高荷重ラボジャッキは、3つの直交ヒンジを採用した革新的なデザインで、高さが増すにつれて安定したボックス型になるよう設計されています。 -クリープのない高負荷容量のラボジャック -独自の直交ヒンジにより、ぐらつき、傾き、ねじれを最小限に抑えます。 -3-mradの平行度 -非常にスムーズなジャッキ調整 -1/4-20およびM6ねじ込み式取り付け穴 従来のシザーズジャッキやデュアルパンタグラフジャッキは、交差する部材の間隔を狭めて持ち上げるため、高所での安定性が本質的に劣ります。これに対してニューポートは、直交する3つのヒンジが直線的にボックスを形成し、高さが増すほど安定する画期的な設計を採用しました。高さ調節は、サイドのヒンジのピボットピンをつなぐ頑丈なドライブスクリューで行います。エンドヒンジは、傾きや揺れを防ぎ、垂直方向の動きだけを確保します。 281は、調整ノブを48回転させることで、上下方向に3インチ調整することができます。モデル271は感度が低く、調整範囲も小さくなっています。 メートルねじとインペリアルねじを含む 271と281のラボジャッキは、英米式とメートル式の両方に対応しています。トッププレートには1/4-20のタップ穴が1インチ間隔で、ボトムプレートにはM6穴が25mm間隔で並んでいます。トッププレートとボトムプレートの両方には、光学テーブルにラボジャックを取り付けるためのクリアランススロットが4つあります。

---
