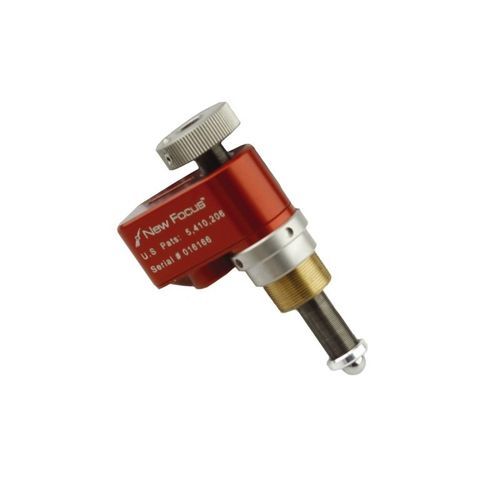

リニア圧電アクチュエータ Picomotor™

ピコモーターアクチュエーターは、卓越した精度、小さなステップサイズ、セット＆フォーゲットの安定性を必要とするアプリケーションの微細位置決めステージやマウントのモーター駆動に最適な、コンパクトなパッケージのアクチュエーターです。 -30 nmの位置決め分解能 -22Nの強力なアキシャル荷重 -セット・アンド・フォーゲットの長期安定性 -使いやすく柔軟性の高いコントローラ/ドライバ -手動調整ノブ -シンプルな統合 ピコモーター技術 ピコモーターアクチュエーターは、動摩擦と静摩擦の基本的な違いに着目している。例えば、マジシャンの「テーブルクロスの手品」では、布を素早く引っ張ると（動摩擦が小さい）食器がテーブルの上に残り、ゆっくり引っ張ると（静摩擦が大きい）食器がテーブルから引き離されて大混乱になる！というものである。ピコモータのアクチュエータは、これと同じ原理で、割りナットの半分のようなネジ付きの爪が、80ピッチの精密ネジに巻きついています。一方の爪は圧電トランスデューサーの一端に接続され、もう一方の爪はトランスデューサーのもう一方の端に接続されています。ピエゾに印加された遅い電気信号がゆっくりと長さを変え、2つのジョーが反対方向にスライドする。このゆっくりとしたスライド運動がネジを回転させる（静止摩擦）。トランスデューサーの動作が終わると、高速の電気信号がジョーを開始位置に素早く戻す。ネジは慣性力があり、動摩擦が小さいため、動かずにその位置を保持する。高速信号と低速信号の順序を逆にするだけで、回転方向が反転する。 <30 nmの位置決め分解能 当社のピコモーターアクチュエーターは、1ステップの大きさが30nm以下であるため、非常に小さな動きを制御することが可能です。
