縦型ポジショニングステージ GTS series
リニアモータ駆動単軸クロスローラー

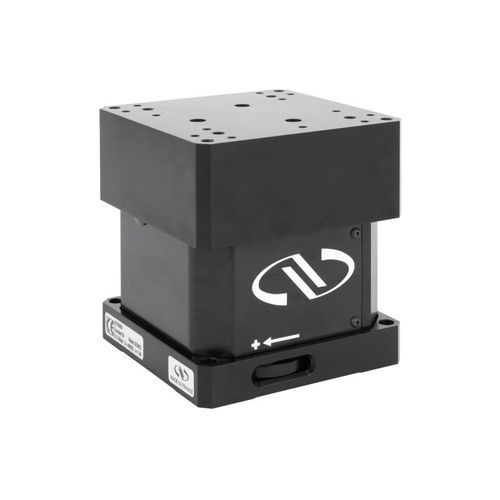

縦型ポジショニングステージ - GTS series - MICRO-CONTROLE / Spectra-Physics - リニアモータ駆動 / 単軸 / クロスローラー
縦型ポジショニングステージ - GTS series - MICRO-CONTROLE / Spectra-Physics - リニアモータ駆動 / 単軸 / クロスローラー
縦型ポジショニングステージ - GTS series - MICRO-CONTROLE / Spectra-Physics - リニアモータ駆動 / 単軸 / クロスローラー - 画像 - 2
縦型ポジショニングステージ - GTS series - MICRO-CONTROLE / Spectra-Physics - リニアモータ駆動 / 単軸 / クロスローラー - 画像 - 3
お気に入りに追加する
商品比較に追加する


特徴

方向
縦型
タイプ
リニアモータ駆動
軸の数
単軸
その他の特徴
精密, コンパクト, -翻訳中-, 高速, ロープロファイル, ロングレース用, クロスローラー
ストローク

30 mm, 70 mm
(1.181 in, 2.756 in)

速度

5 m/s, 10 m/s
(16.4 ft/s)

詳細

GTS-Vシリーズステージは、他のプラットフォーム垂直ステージと比較して、最長の移動範囲、最高速度、最高の精度と再現性を実現しています。半導体ウェハー検査、ナノテクノロジー、自動デバイスアライメント、計測、品質管理プロセスなどのアプリケーションに最適なステージです。 -コンパクトなユニットで30mmまたは70mmの精密上下移動が可能 -どの方向からでもペイロードにアクセスできます。 -縦型アンチクリープクロスローラベアリングによるリップルフリーモーションと優れた軌跡精度 -リニアエンコーダ搭載により、高感度、優れた再現性、高精度のモーションを実現。 ダイレクト・バーティカル・ガイド GTS30Vはアンチクリープ・クロスド・ローラー・ベアリング、GTS70Vはリサーキュレーティング・ボール・ベアリングを組み合わせたダイレクト・バーティカルガイドシステムにより、高精度の上下運動を実現しました。これらのリニアガイドは、最も直線的な軌道、スムーズで正確な動き、そして堅牢で長期の稼働を実現するために選択されました。さらに、GTS30Vのクロスローラベアリングは、計測レベルのアプリケーションで重要な、より静かでリップルのない動きを実現するという利点もあります。 高効率ドライブトレイン 折りたたみ式DCモーターと精密研磨された低摩擦リードスクリューにより、高負荷時でも非常に滑らかな動きを実現しました。また、モータとリードスクリューの間に減速ベルトを設けることで、出力トルクの向上とサーボ感度の低減を実現し、100nmのMIMを保証しています。

---
