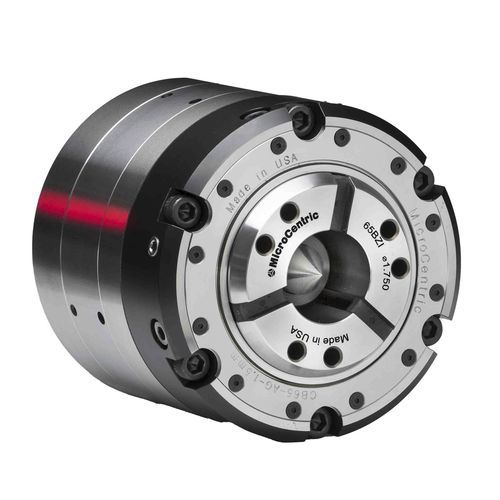

CB-AGシリーズコレットチャックは、センター間のシャフト加工用のフローティングコレット座を備えたプルバックタイプのチャックです。チャックの内径には、センタやその他のパーツロケータが取り付けられます。フローティングコレット座は、ロックアウトすることもでき、部品をオンセンターでクランプすることができます。他のコンペンセーティングチャックに比べ、コンパクトな外径と短い長さにより、高い剛性を実現。
- 1.5mm(0.060インチ)の総補償量
- チャック本体の内径に位置決めセンタを取付けるための取付け部
- 位置決め中心を0.005mm(0.0002インチ)以内に調整するラジアル調整ねじ
- 最小限のメンテナンスで済む潤滑式寿命設計
- 剛性を高めるコンパクト設計
- コレットシートはロックアウト可能で、部品をセンターでクランプ
- 高精度と長寿命を実現するため、全コンポーネントを焼入れ・精密研削加工
---
