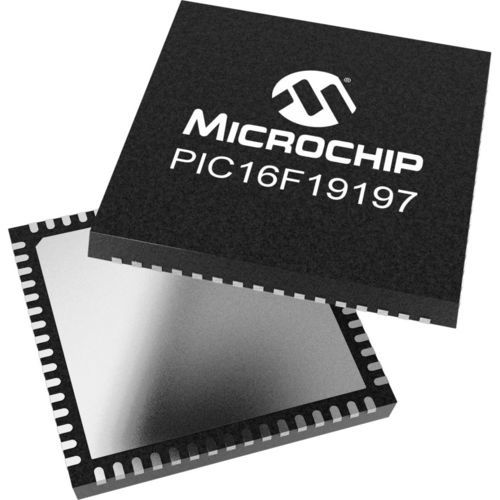

12ビットマイクロコントローラー PIC16F19197

一般用途低出力容量タッチ

PIC16(L)F19197マイクロコントローラは、コア独立ペリフェラルおよびインテリジェント・アナログと組み合わせたXLP（eXtreme Low-Power）LCDドライブを提供します。チャージ・ポンプ、バックライト用大電流I/Oドライブ、リアルタイム・クロック/カレンダー（RTCC）のバッテリ・バックアップを内蔵しているため、バッテリ駆動LCDアプリケーションに特に適しています。HFINTOSCのアクティブ・クロック・チューニングは、電圧や温度に対して高精度のクロック・ソースを提供します。このファミリーはまた、高度なタッチ・センシング、平均化、フィルタリング、オーバーサンプリング、および自動しきい値比較のための容量性分圧（CVD）技術を自動化した新しい12ビットADC2を備えています。その他の新機能として、低消費電力のIDLEモードとDOZEモード、デバイス情報エリア（DIA）、メモリー・アクセス・パーティション（MAP）があります。この低消費電力製品は64ピンで提供され、様々なLCDおよび汎用アプリケーションの顧客をサポートする。 製品の特徴 56KBフラッシュ・メモリ 256bデータEE 4096 RAM 最大360 LCDセグメント LCDチャージポンプ バイアス発生器 電圧および温度に対するHFINTOSCのアクティブ・クロック・チューニング 59のI/Oピン 12ビットADC2、45チャネル 5ビットDAC 2xコンパレータ（1低電力、1高速） 2x 8ビット・タイマ（HLT付き 2x16ビット・タイマ ウィンドウ付きウォッチドッグ・タイマー 2x CCP 2x 10ビットPWM 1x 相補波形発生器（CWG） 4x コンフィギュラブル・ロジック・セル（CLC） ゼロクロス検出（ZCD） 温度センサー 書き込み保護 カスタムパーティション 2x EUSART 1x I2C 1x SPI ペリフェラルピンセレクト ペリフェラル・モジュール無効化 パラメトリック プログラム・メモリ・サイズ（KB） - 56 RAM - 4096 データEEPROM（バイト） - 256 ピン数 - 64 最大動作電圧（V） - 5.5
