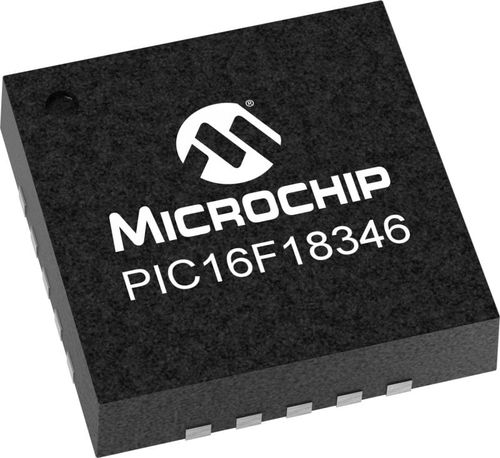

8ビットマイクロコントローラー PIC16F18346

一般用途通信低出力

PIC16F18346マイクロコントローラは、アナログ、コア独立ペリフェラル、通信ペリフェラルを搭載し、幅広い汎用アプリケーションや低消費電力アプリケーションに対応するXLP（Extreme Low Power）と組み合わせています。ペリフェラル・ピン・セレクト（PPS）機能により、デジタル・ペリフェラル（CLC、CWG、CCP、PWM、通信）を使用する際のピン・マッピングが可能になり、アプリケーション設計に柔軟性が加わります。 製品の特徴 49命令、16スタック・レベルの拡張ミッドレンジ・コア 自己読み出し/書き込み機能付きフラッシュ・プログラム・メモリ 256B EEPROM IDLEおよびDOZE低消費電力モード ペリフェラル・モジュール無効化（PMD） ペリフェラル・ピン・セレクト（PPS） 2x 10ビットPWM 4x キャプチャ、コンペア、PWM（CCP） 2x 相補波形発生器（CWG） 数値制御発振器（NCO） 4x コンフィギュラブル・ロジック・コントローラ（CLC） 電圧リファレンス付き17チャネル10ビットADC 5ビットデジタル・アナログ・コンバータ（DAC） 2x コンパレータ 2x SPI/I2C 拡張ユニバーサル同期非同期レシーバ・トランスミッタ（EUSART） 4x 8ビット・タイマ（TMR0/TMR2） 3x 16ビット・タイマ（TMR1） 拡張ウォッチドッグ・タイマ（WDT） 拡張パワーオン/オフ・リセット 低消費電力ブラウン・アウト・リセット（LPBOR） プログラマブル・ブラウンアウト・リセット（BOR） 回路内シリアルプログラミング（ICSP） PIC16RF18346（1.8V～3.6V） パラメトリック プログラム・メモリ・サイズ（KB） - 28 RAM - 2048 データEEPROM（バイト） - 256 ピン数 - 20 最大動作電圧（V） - 5.5 動作電圧最小（V） - 1.8 ADC分解能最大 - 10 ADCチャンネル - 17 ゼロクロス検出 - True コンパレータ数 - 2 SPI - 2 I2C - 2 独立PWM - 2 低消費電力 - はい 数値制御発振器（NCO） - 1 データ信号変調器（DSM） - 1
