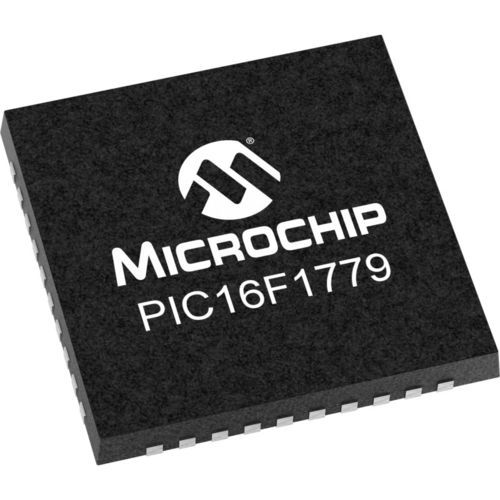

8ビットマイクロコントローラー PIC16F1779

一般用途低出力アナログ

PIC16(L)F177Xマイクロコントローラは、照明、電源、バッテリ充電、モータ制御、その他の汎用アプリケーションなどの幅広いアプリケーション向けに、インテリジェントなアナログおよびデジタル周辺回路を高度に統合しています。これらのデバイスは、複数のオペアンプ、5ビット/10ビットDAC、高速コンパレータ、10ビットADC、10ビット/16ビットPWM、プログラマブル・ランプ・ジェネレータ（PRG）、およびその他のペリフェラルを提供し、ピンやPCBエリアを使用せずにクローズド・ループ・システムを作成するために内部接続することができます。10ビットと16ビットのPWM、デジタル信号変調器（DSM）、トライステート出力のオペアンプを組み合わせて、LED調光エンジンを作ることができます。ペリフェラル・ピン・セレクト（PPS）機能は、あらゆるI/Oへのデジタル・ペリフェラル・ピン・マッピングを可能にすることで、柔軟性を提供し、PCBレイアウトとペリフェラルの利用を容易にします。 製品の特徴 49命令、16スタック・レベルの強化されたミッドレンジ・コア 自己読み出し/書き込み機能付きフラッシュ・プログラム・メモリ 128バイトの不揮発性データストレージ、高耐久フラッシュ（HEF） 内部クロック速度32MHz～31kHz 4xオペアンプ 4x 10ビットDAC 4x 5ビットDAC 8x高速コンパレータ 28チャンネル10ビットADC ゼロクロス検出（ZCD） 4x プログラマブル・ランプ・ジェネレータ（PRG） 4x 10ビットPWM 4x 16ビットPWM 2x 100mA I/O 4x キャプチャー、コンペア、PWM（CCP） 4x コンプリメンタリ出力ジェネレータ（COG） 4x コンフィギュラブル・ロジック・コントローラ（CLC） EUSART I2C/SPI ペリフェラル・ピン・セレクト（PPS） 5x 8ビット・タイマ（TMR0/2/4/6/8） 3x16ビット・タイマ（TMR1/3/5） 拡張ウォッチドッグ・タイマ（WDT） 拡張パワーオン/オフ・リセット ローパワー・ブラウンアウト・リセット（LPBOR） プログラマブル・ブラウンアウト・リセット（BOR） 回路内シリアル・プログラミング（ICSP） パラメトリック プログラム・メモリ・サイズ（KB） - 28 RAM - 2048
