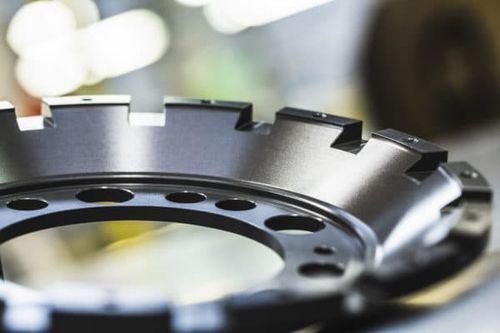

ハードアルマイト処理 OX-H series

硫黄を多く含むアルミニウム自動車用

OX-HSは、MIL-A-8625 Type III、ISO 10074、UNI 7796規格に準拠した硫酸中でのアルミニウムの硬質陽極酸化処理です。 OX-HS硬質アルマイト処理プロセスは、アルミニウム合金の表面を変化させ、不活性でコンパクトな酸化アルミニウム層を形成します。電気化学的プロセスは、0℃以下の硫酸溶液中で行われるため、非常に高い処理厚を達成することが可能です。 OX-HS処理は、表面硬度が特徴で、アルミニウム基材を研磨剤や接着剤の摩耗から保護します。このコーティングは、摩耗や摺動にさらされる部品の寿命を延ばすために、自動車分野や産業機械で慣例的に使用されています。 コーティングの非導電性、コンパクト性、耐薬品性により、アルミ基材を腐食から保護することが可能で、塩水噴霧で1000時間を超えても腐食が生じない。このため、このコーティングは潜水艦の部品や海事・軍事分野の部品の保護に使用されている。 高い耐食性 コンパクトなOX-HS皮膜は基材を腐食から保護し、塩水噴霧暴露336時間を超えても腐食の痕跡を残しません。 高い耐摩耗性と硬度 酸化アルミニウム層の硬度とコンパクト性により、硬質クロムに匹敵する高い耐摩耗性と耐接着性を実現します。
