柵タイプ超音波センサー ews series

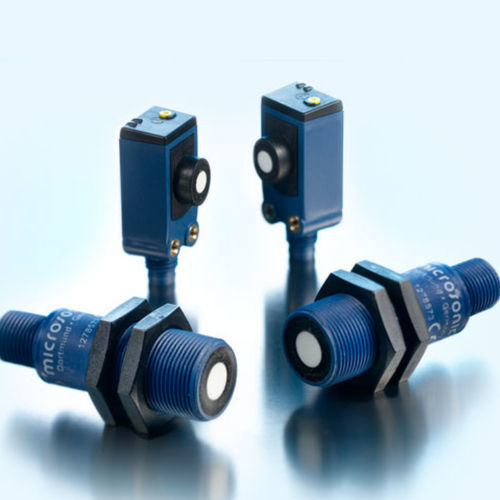

異なる形状のハウジングに納められた超音波透過型センサ 特徴 小さな角形ハウジング、または、M18ハウジングに収められた送信機及び受信機 多くの透過型センサとの取付互換性 重要なアプリケーションのための代替品 高速サンプリングのための最大500 Hzのスイッチング周波数 原理 pnp型の1スイッチング出力 ボタン使用によるマイクロソニックティーチイン 20-30 Vの動作電圧 詳細 超音波透過型ews 特に多様なアプリケーション、例えばボトルやプラスチックフィルムの非接触目的物検知向け。透過型センサewsは、小型直方体ハウジングと円筒M18ハウジングをご使用いただけます。ewsシリーズは、動作範囲10 mmから2,500 mmをカバーしております。 透過型 送信機と受信機として動作する、基本的に同じ二つのユニットで構成されています。二つのユニットは、送信機または受信機として動作するのかを、コントロール入力を介して認識します。ピン2 +UBがアクティブであれば、このユニットは送信機として機能します。 機能原理 送信機として設定された片方の透過型センサewsは、周期的な音波パルスを送信し、受信機として設定されたもう片方で受信します。送信機と受信機の間のパルスを目的物が遮った場合、受信機のスイッチング出力が切り替わります。 マイクロソニックティーチイン 角形透過型ews-15/CDの上部にあるティーチインボタンにより、受信機の応答時間やスイッチング出力機能の設定が容易に行えます。ティーチイン手順により、応答時間と6.9 msのオフディレイをご設定いただけます。M18ハウジングの透過型センサでは、応答時間と出力機能を、ピン2を使用したティーチイン手順でご設定いただけます。 二つのLED 受信機の動作状態及びスイッチング出力状態を表示しています。
