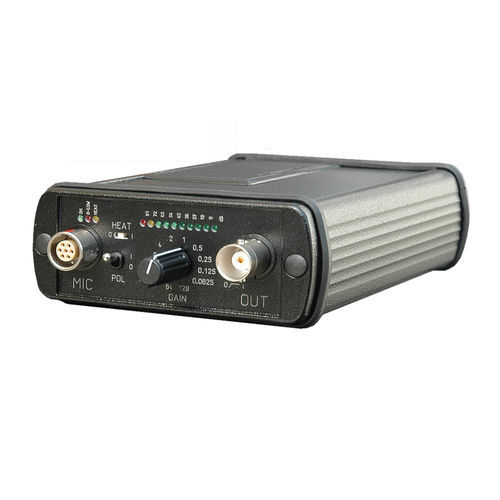

信号アンプ MN 921

測定マイクロフォン用単線

MN 921は、測定用マイクロホンの電源部を搭載した1チャンネル測定用アンプです。 入力と出力の間には、増幅率を変更できる精密測定用アンプが接続されています。 これは、測定信号のダイナミックレンジを次の評価機器の入力ダイナミックに調整します。さらに、信号出力の長いBNCケーブルなど、容量性負荷のためのドライバでもあります。 測定アンプは、電池、アキュムレータ、またはメイン電源で駆動します。 コンデンサーマイクロホンに必要な電圧（プリアンプ電圧、偏波電圧、ヒーター電圧）を供給します。これらの電圧は完全な間接結合で、LEMOソケット（MIC）で利用可能です（出力信号に主電源のノイズは含まれません）。 アンプの動作電圧（120 V）出力は耐ショート性があり、偏極電圧は±0.1 Vで制御されます。プリポラライズド測定用マイクロホンの場合、偏極電圧はオフにすることができます。 MN921はアダプターA92を使用することにより、IEPE接続の測定用マイクロホンを供給することができます。A92はLEMOソケットを持ち、BNCコネクタに適合させます。 BNCコネクタ（OUT）には、出力信号を視覚的にコントロールするためのレベルインジケータがあり、出力信号がアンプの動作範囲内にあることを保証しています。 信号上の低周波障害を減衰させるために、出力の前にハイパス2次を切り替えることができます。 アキュムレータまたはバッテリーモードで動作中にAC電源アダプタを接続すると、MN 921は自動的に電源アダプタからのDC電圧に切り替わります。これにより、電池ボックス内の素子の充電は、主電源アダプタを使用しない次の使用に備えます。
