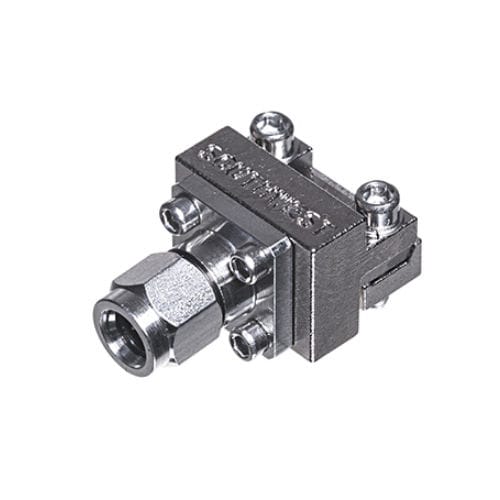

RFコネクター 2493-04A-6

同軸ジャックプリント基板

サウスウェスト・マイクロウェーブの高性能エンド・ローンチ・コネクタは、高周波信号が最上層にある単層および多層プリント回路基板用に、低VSWR、モードフリー広帯域応答（110GHz）を提供するように設計されています。SMA（27GHz）、2.92mm（K）（40GHz）、2.40mm（50GHz）、1.85mm（V）、（67GHz）、1.0mm（W）（110GHz）があります。 ナローボディとバルクヘッド・フィードスルーに加え、オスとメスのオプション。独自のクランプ機構により、最大0.300インチ（7.62mm）までの基板厚に対応。堅牢、再使用可能、修理可能。複数のランチ構成により、回路レイアウトに最適なマッチングを提供。マイクロストリップおよび接地コプレーナ導波管（GCPW）設計に対応。信号層マイクロストリップおよびGCPWテストボードが利用可能。ピンと信号トレースのはんだ付けはオプション。 設計支援： - プリント基板レイアウトおよびコネクタ品番の推奨 - 機械レイアウト用3Dモデル - EMシミュレーション用HFSSモデル（バージョン18.0以降）（ご要望と在庫状況に応じて 性別 オス 周波数 (GHz) 18, 27, 36, 40, 50, 67, 110 スタイル 標準ブロック（.500） ピン/誘電体直径 .005/.0290 PCB厚さ 最大.100
