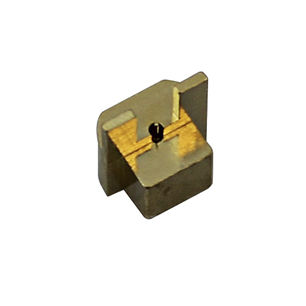

基板対基板コネクター 55056-001J

データSMTプリント基板

SuperMini Board-to-Boardソリューションは、ボード間スタッキング・アプリケーションの相互接続性能を最適化します。 利用可能なブレットは、基板間の間隔を3mmまで狭めることができ、タイトにスタックされたPCBの伝送ラインの信頼性を保証します。低い嵌合挿入力により、基板あたりの相互接続密度を高めることができます。ユニークなビュレット設計により、嵌合および脱嵌合サイクルの延長が可能。 性別 雌 製品タイプ エンドランチレセプタクル、スムースボア 周波数（GHz） 18, 27, 36, 40, 50, 67 実装 SMT 回路立ち上げ マイクロストリップ/GCPW ボアタイプ スムース 電気的特性 67GHzまでモードフリー 公称インピーダンス VSWR： 1.13:1マックス（1/2被試験デバイス：嵌合PCBレセプタクル、ブレット、テストケーブルアセンブリ) 低挿入損失 嵌合/離脱力スムースボア：6オンス／6オンス、ディテント9オンス／12オンス（typ.） 耐腐食性、耐振動性、耐機械的衝撃性、耐熱衝撃性がMIL-PRF-39102に適合。
