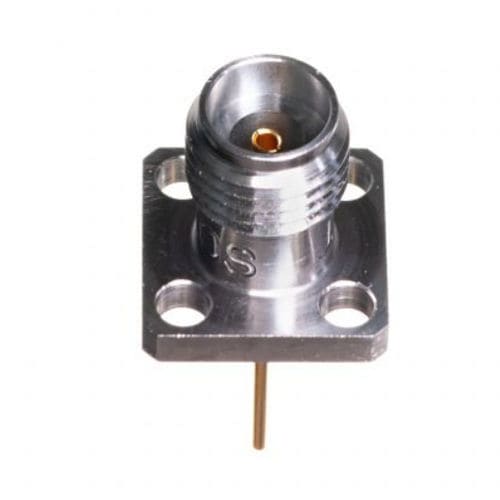

プローブコネクター 1012-23SF

RF同軸ジャック

性別 女性 プローブ径/長さ .025 / .430 周波数 (GHz) 18, 27, 36, 40 取り付け 4穴フランジ フランジサイズ .375 SQ フランジ穴径 0.067 スタイル 導波管 アクセサリ - ランチピン＆誘電体 - ランチピン/タブ - ランチピン/タブ & 誘電体 電気的 - 40.0GHzまでモードフリー - 低VSWR DC～18.0GHz......1.10:1以下 18.0～40.0GHz......1.15:1以下 - 低RF漏れ _< -100 dB - 低挿入損失 素材/構造 - ハウジングスチール、CRES合金UNS S30300（ASTM A582準拠）、パッシベート（ASTM A967 準拠 - コンタクトベリリウム銅（BeCu）、UNS C17300（ASTMB196準拠）、金メッキ（MIL-G-45204またはASTM B488準拠 - センター・コンタクト・キャプチャー：リジッド2ビーズ・キャプチャ、Ultem 1000（ASTM D5205準拠）、KEL-F（ASTM D1430準拠 - コネクター・インターフェイスMIL-STD-348、図323-1および323-2による - 360°金属間コンタクトのための盛り上がった金属接地リング
