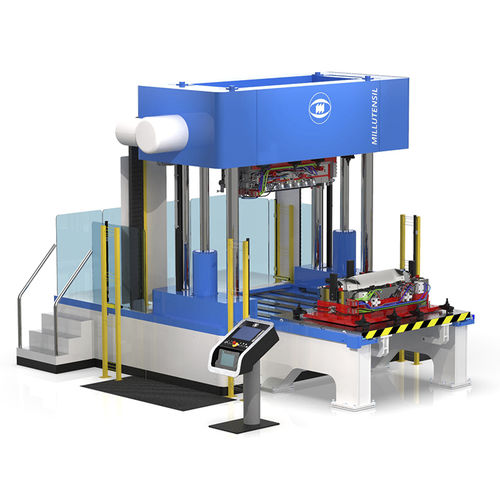

オイル駆動プレス機 BV 32 E PLUS

組み立てテスト用ダイスポッティング

中型金型用アドバンスドバージョン。 BV 32 E PLUSとBV 33 E PLUSは、電子サーボ比例バルブで制御された油圧システムと2つの特殊なリニアトランスデューサによる平行度制御を備えた上級バージョンです。両機種ともユーザーフレンドリーなグラフィックコントロールパネルを装備しており、パルピットステーションに設置されたタッチパネルにより、シーメンスPLCを介して監視されます。 プラテン寸法は、1.600×1.300mm（62×51インチ）です。 最大積載量は、下プレートが16.000 kg（オプション-R 10.000 kgまたはオプション-G/-RG 8.000 kg）、上プレートが10.000 kgです。 2つのバージョンの違いは、最大クランプ力です。BV 32 E PLUSの最大クランプ力は1.200kNで、BV 33 E PLUSの最大クランプ力は1.500kNです。 BV 32/33 E シリーズは、他のシリーズと同様、オプションで -R、-G、-RG バージョンが提供され、すべてのオプションのアクセサリを装備することも可能です。 ロアプレート 油圧シリンダーにより、コラムの外側にある伸縮可能な下部プレートを駆動し、印刷機の外側で作業しやすい位置に設置します。 ローラーベアリングでスライドし、ボールベアリングで横方向にガイドされるため、摩擦や摩耗が全くありません。 最終位置では、プレートは4つの油圧シリンダーによって保持され、特定のグラウンドサポートバンドに完全に寄りかかります。このシステムは、±0.04 mmという高い繰り返し精度を保証しています。 下プレート75°または90°傾斜可能 Eシリーズのみ 2つの油圧シリンダーにより、背の低い方の下板を75°または90°まで傾けることができ、人間工学的に優れた姿勢で金型を操作することができます。 傾斜動作（および自動ロック）は、タッチパネルで操作します。
