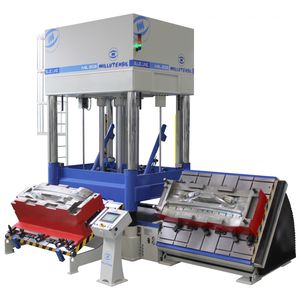

ダイスプリッターは、シートメタル分野でも大きな金型を簡単に処理したいというお客様のニーズに応えて開発されました。
ダイスプリッターは、革新的で汎用性が高く、効率的なソリューションです。製造工程の自動化が進み、安全基準もますます高くなっています。
AMシリーズの利点
組み立てとメンテナンスのテーマが大幅に削減されます。
人間工学に基づいた金型作業ポジション。
金型の取り扱いが非常に簡単
小・中型金型用ソリューション
ブランキング、ダイカストなどの金型の組み立て、調整、チェック、修理に使用される金型分割機。
ダイスプリッターのプレートには2つの大きな空洞があり、オペレータはダイの下部に直接アクセスすることができます。
下部プレートは取り外し可能で、ボールベアリングを介してベースプレート上をスライドします。油圧作動により、ダイの下部を外側(ダイスプリッターの背面)に移動させ、90°回転させることで、ハーフモールドのどの部分にもアクセスできるようになります。リムーバブルプレートが最初の位置に戻ると、機械的に正確に停止し、ダイハーフの閉鎖の再現性とともに、完璧な再ポジショニングを保証します。
油圧作動式のアッパープレートは、4本のガイドコラム上を垂直にスライドし、リダクションイヤーにより360°回転します。アッパープレートの正確な水平位置でのクランプは、4つの油圧作動式位置決めピンによって保証されます。
---
