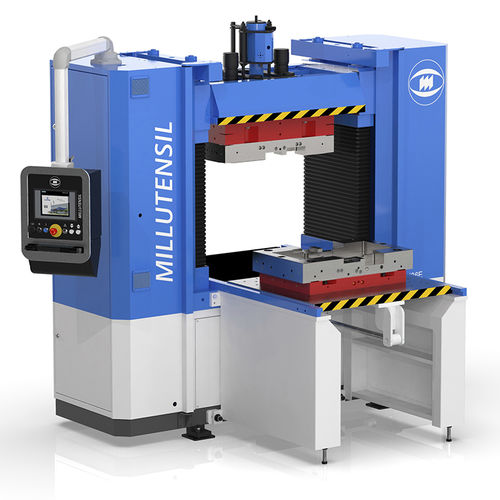

オイル駆動プレス機 BV 26 E

組み立てテスト用ダイスポッティング

小・中型金型のためのエントリーレベル版。 BV 26 Eは、電子サーボ比例バルブで制御される油圧システムとハイデンハインの光学式ラインによる平行度制御を備えた上級バージョンです。BV 26 Eは、タッチパネルで指令されたシーメンスPLCで監視されます。 プラテン寸法は980×750mm（38×29インチ）です。 最大クランプ力は300kNです。 最大積載量は、下プレートが4,000kg、上プレートが1,200kg。 BV 26 Eシリーズは、他のEシリーズと同様に、オプションの-R、-G、-RGバージョンで提供され、すべてのオプションのアクセサリを装備することも可能です。 ロアプレート 油圧シリンダーにより、コラムの外側にある伸縮可能な下部プレートを駆動し、印刷機の外での作業に容易にアクセスできる位置に設置します。 ローラーベアリングでスライドし、ボールベアリングで横方向にガイドされるため、摩擦や摩耗が全くありません。 下プレートは75°または90°傾きます。 Eシリーズのみ 2つの油圧シリンダーにより、背の低い方のロアプレートを75°または90°まで傾けることができ、人間工学的に優れた姿勢で金型を操作することができます。 傾斜動作（および自動ロック）は、タッチパネルで制御されます。 プレートを任意の角度に設置できるため、オペレーターは金型への最適なアクセスが可能となり、屈む必要がなく、最高の快適性と安全性を実現します。 最終位置では、プレートは4つの油圧シリンダーによって下降して保持されるため、特定のグラウンドサポートバンドに完全に寄りかかります。このシステムは、±0.04mmという高い繰り返し精度を保証しています。
