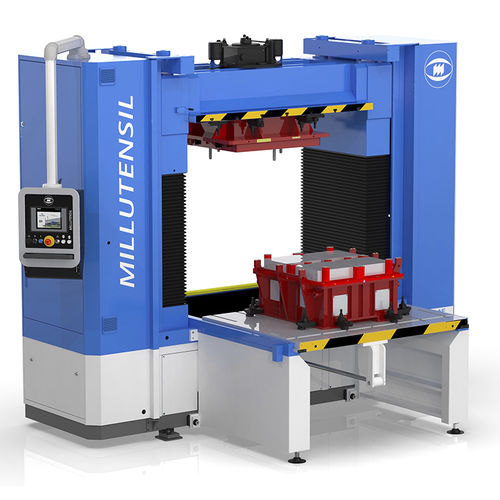

オイル駆動プレス機 BV 28 E

組み立てテスト用ダイスポッティング

小・中型金型用の上級バージョン。 BV 28 Eは、電子サーボ比例バルブで制御される油圧システムとハイデンハインの光学式ラインによる平行度制御を備えた上級バージョンです。BV 28 Eは、ユーザーフレンドリーなグラフィックコントロールパネルを装備しており、シーメンスPLCによって監視され、タッチパネルによって命令されます。 プラテン寸法は1.200×1.000mm（47×39インチ）です。 最大クランプ力は500kNです。 最大荷重は下プレートが7.000kg、上プレートが2.500kg。 BV 28 Eシリーズは、他のシリーズと同様、オプションで-R、-G、-RGバージョンを提供しており、すべてのオプションのアクセサリを装備することも可能です。 ロアプレート 油圧シリンダーにより、コラムの外側にある伸縮可能な下部プレートを駆動し、印刷機の外での作業に容易にアクセスできる位置に設置します。 ローラーベアリングでスライドし、ボールベアリングで横方向にガイドされるため、摩擦や摩耗が全くありません。 最終位置では、プレートは4つの油圧シリンダーによって保持され、特定のグラウンドサポートバンドに完全に寄りかかります。このシステムは、±0.04mmという高い繰り返し精度を保証しています。 75°または90°の下プレート傾斜機能 Eシリーズのみ 2つの油圧シリンダーにより、背の低い方の下部プレートを75°または90°まで傾けることができ、人間工学的に優れた姿勢で金型を操作することができます。 傾斜動作（および自動ロック）は、タッチパネルで操作します。 プレートを任意の角度に設置できるため、オペレーターは金型への最適なアクセスが可能となり、屈む必要がなく、最高の快適性と安全性を実現します。
