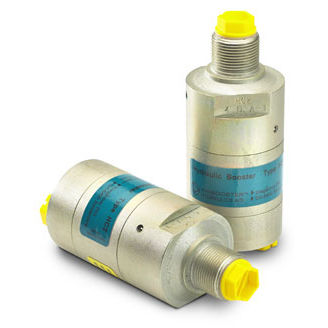

振動小型ブースター HC2

オイル

説明 HC2は、わずか1.0kgのコンパクトなユニットです。 高圧の構築と維持が必要な様々な用途での使用に最適です。 HC2は供給圧力を高い出口圧力まで上昇させ、高圧を維持するためにオイルの消費量を自動的に補償します。 出口圧力の調整は、供給された圧力を変化させることによって行われる。 関数 基本的な操作を関数図に示します。 オイルは指向性バルブCVを介してINポートに供給され、チェックバルブKV1、KV2、DVを通って高圧側 Hに自由に流れ、ブースタを通る最大流量が達成され、早送り機能を与えます。 高圧側 Hのポンプ圧力に達すると、バルブKV1、KV2、DVが閉じます。 エンド圧力は、振動ポンプユニットOPによって達成されます。 高圧側 Hの終点圧力に達すると、ユニットは自動的に停止します。 消費や漏れにより高圧側の圧力降下が存在する場合、OPバルブは自動的に作動し、終圧を維持します。
