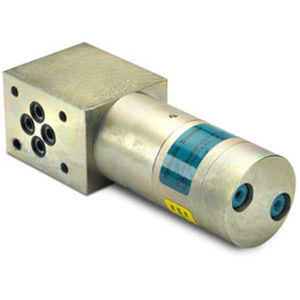

振動小型ブースター HC3-H

オイル

記述 HC3 - Hは上の版を必要としない閉まる上部およびBの港とのHC3の変形である。それは多様なシステムを積み重ねるNG6 （D03）の使用のために設計されている。他のHC3単位のように、HC3-Hは密集した単位である。HC3に標準機能として組み込まれるpilot-operatedダンプ弁がある。最高の出口圧力は標準的な版の500棒である。出口圧力の調節は供給された圧力の変化によって遂行される。 機能 基本動作は機能図表で説明される。オイルは高圧側面H.への逆止弁KV1、KV2およびDVを自由に貫流するHC3の港のへの接続の版そしてフィルターを通して与えられる。 高圧側面接続の版のAを左舷に取るためにHからオイルは与えられる。この条件でブスターを通る最大流は達成された提供早送りする機能をである。ポンプ圧力が高圧側面Hで達される場合、弁KV1、KV2およびDVは閉まる。終わり圧力は操作振動ポンプ単位によって達成される。単位は自動的に高圧側面の終わり圧力が達される場合停止する。高圧側面の圧力降下が消費か漏出が原因であれば終わり圧力を維持するために、操作弁は自動的に作動する。
